本文介紹的充電器直接使用220V交流市電，通過觸發電路的控制，實現其輸出電壓從0V起調，適合于對　12V-220V的蓄電池(組)充電。

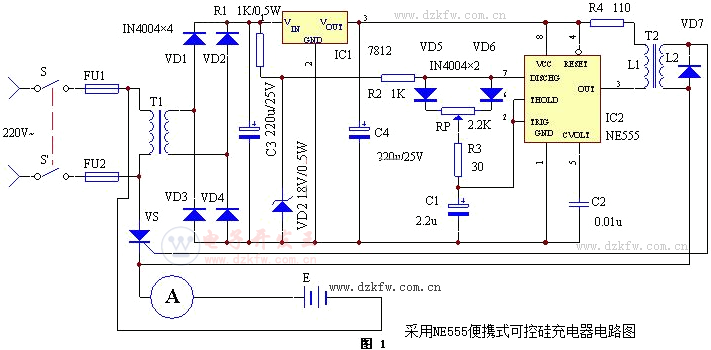

電路工作原理：由電源電路、觸發電路和主控電路三部分組成。220V市電經電源開關S-S、電源變壓器T1 降壓后，由二極管VD1-VD4組成的全波整流電路整流，變?yōu)槊}動直流電源。一路經電阻R1限流和穩壓二極管DW穩壓，輸送約18V的梯形波同步穩壓電源，作為時基集成電路NE555及其外圍元件構成的無穩態振蕩器RC延時環節的電源;另一路經過三端穩壓集成電路IC1 AN7812送出12V穩定的梯形波同步穩壓電源IC2的工作電源。觸發電路由IC2 NE555及R2、R3、RP、C1、C2等元件構成，振蕩周期小于10ms固定不變，僅可改變輸出矩形波占空比的無穩態振蕩器和R4、脈沖變壓器T2形成觸發脈沖。振蕩器之所以采用18V和12V兩路同步穩壓電源，目的是增大輸出矩形波的占空比，即增大觸發脈沖的移相范圍。本觸發電路的移相范圍大于 120°，調節電位器RP即可輸出不同觸發角的觸發脈沖，從而達到控制可控硅VS導通角的目的。

該觸發電路輸出的脈沖，其寬度比任何由單結晶體管構成的觸發電路輸出的脈沖大幾倍，能夠可靠地觸發反電勢負載和大電感負載電路中的可控硅可靠導通。主控電路由熔斷器FU、電流表和可控硅VS組成，接上待充電的電池或蓄電池(組)后，可控硅VS獲得觸發脈沖，就以不同脈寬的脈沖控制VS的導通角，調節RP就可以滿足不同充電電流或電壓不同的蓄電池(組)充電。
