冷凝塔簡易液位（水位）告知裝置,water alarm

關鍵字：水位告警電路，NE555，液位告知裝置，液位探測

 作者：梁肇全/鄭展鴻

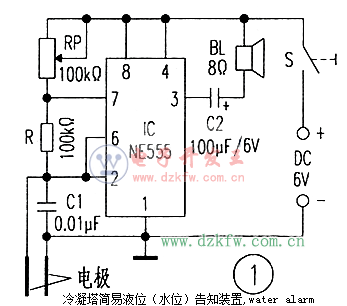

筆者介紹一款由時基集成電路NE555及幾只外圍元件組成的另一款更簡易的冷凝塔液位告知裝置的制作．電路如圖1所示．圖2為印制板及接線圖。    圖1是一個無穩態振蕩電路．其兩電極浸在處于正常液位的水中，彼此相當于連通，電容C1被短接而不能充電。因此電路停振。小型揚聲器BL不發聲。一旦出現異常情況(缺水)時，兩電極便不再與水接觸而呈開路狀態，C1充電，電路開始振蕩．BL發出響聲通過操作人員。調節可調電NRP的阻值�？筛淖傿L響聲的頻率。電極的制作和安裝參照原文(即“冷凝塔簡易液位告知裝置”)的內容便可。
