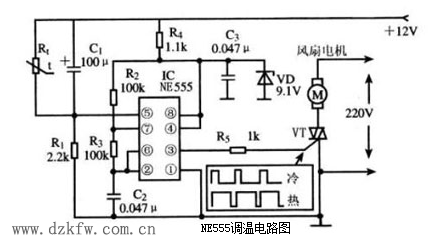

NE555調溫電路圖

Rt和R1構成分壓電路，當溫度升高后Rt阻值變小，分壓點電壓升高，即555的5腳電壓升高，亦即6腳的反轉電壓同步等值升高(參考555芯片內部結構)，使C2由低電平到高電平的充電時間增大，輸出高電平的時間延長，同時振蕩周期也變長;反之，狀況也相反。從而輸出高電平時間可變的方波信號。
