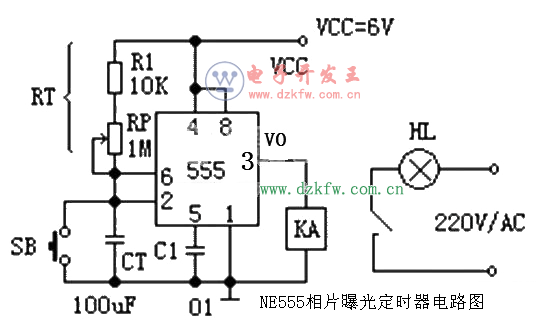

如圖為NE555相片曝光定時器電路圖。555 photo exposure timer circuit


電源接通后，定時器進入穩態。此時定時電容CT的電壓為：VCT=VCC=6V。對555這個等效觸發器來講，兩個輸入都是高電平，即VS=0。繼電器KA不吸合，常開點是打開的，曝光照明燈HL不亮。按一下按鈕開關SB之后，定時電容CT立即放到電壓為零。于是此時555電路等效觸發的輸入成為：R=0、S=0，它的輸出就成高電平：V0=1。繼電器KA吸動，常開接點閉合，曝光照明燈點亮。按鈕開關按一下后立即放開，于是電源電壓就通過RT向電容CT充電，暫穩態開始。當電容CT上的電壓升到2/3VCC既4伏時，定時時間已到，555等效電路觸發器的輸入為：R=1、S=1，于是輸出又翻轉成低電平：V0=0。繼電器KA釋放，曝光燈HL熄滅。暫穩態結束，恢復到穩態。
