NE555光控開關,NE555 Light control switch

關鍵字：NE555,光控開關電路圖

作者：楊程澤

本裝置采用光路的通斷來控制燈的開關，并加入延時電路，提高了光控開關的穩定性和實用性。

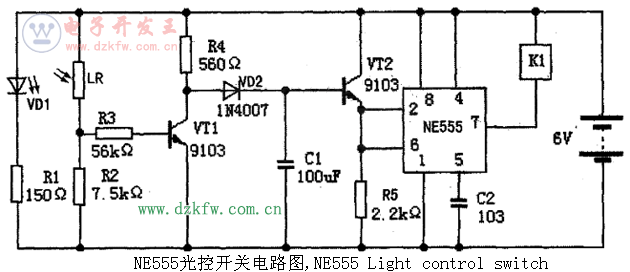

　　電路原理如圖所示，本電路由發射裝置（VD1高亮度發光二極管LED）、接收裝置（光敏電阻LR）、延時電路（NE555）和開關控制部分（繼電器K1）組成。當人靠近桌子時，遮擋住了LED發出的光，光敏電阻的內阻變為高阻。

　　使三極管VT1基極電位下降、集電極電位升高，電容C1通過二極管充電，三極管VT2發射極輸出高電平信號（此電平信號必須大于等于4V，即2／3VCC）。則NE555的7腳放電管導通，從而繼電器K1吸合，臺燈點亮。當人離開時。發光二極管與光敏電阻之間的光路通暢，VT1基極電位升高、集電極電位下降，電容C1放電，使VT2發射極電位緩慢下降。當下降到2V時，NE555的7腳放電管截止，繼電器釋放，臺燈熄滅。本電路設定延時1分鐘，這樣可以防止人的短暫離開或偶爾的身體移動使光路通暢，而使繼電器釋放，臺燈熄滅帶來的不便。
