NE555觸摸定時開關,NE555 Delay switch

關鍵字：NE555,定時開關電路圖

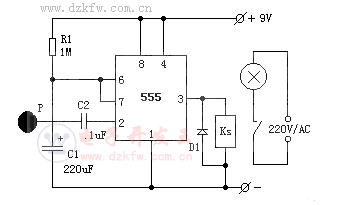

集成電路IC1是一片555定時電路，在這里接成單穩態電路。平時由于觸摸片P端無感應電壓，電容C1通過555第7腳放電完畢，第3腳輸出為低電平，繼電器KS釋放，電燈不亮。

當需要開燈時，用手觸碰一下金屬片P，人體感應的雜波信號電壓由C2加至555的觸發端，使555的輸出由低變成高電平，繼電器KS吸合，電燈點亮。同時，555第7腳內部截止，電源便通過R1給C1充電，這就是定時的開始。
當電容C1上電壓上升至電源電壓的2/3時，555第7腳道通使C1放電，使第3腳輸出由高電平變回到低電平，繼電器釋放，電燈熄滅，定時結束。
定時長短由R1、C1決定：T1=1.1R1*C1。按圖中所標數值，定時時間約為4分鐘。D1可選用1N4148或1N4001。
