NE555有毒有害氣體報警器,NE555 gas alarm

關鍵字：NE555,氣體報警電路圖

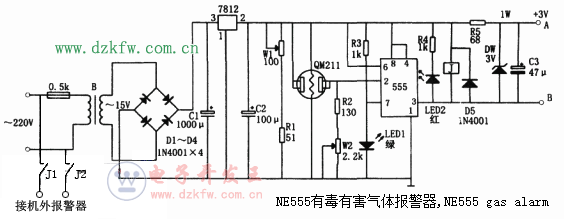

如圖所示為有毒有害氣體報警電路。該電路由降壓整流與穩壓電路、氣敏元件、觸發及報警音響電路等組成。降壓整流與穩壓電路由變壓器B、整流電路D1～D4、集成穩壓塊7812等組成。半導體氣敏元件采用QM211型，其只需一個穩定的加熱電壓，約為5V。該電壓值可通過調節W1、R1來實現。另外，氣敏元件也可換用對某種有害氣體特敏感的傳感器，不同類型傳感器的加熱電壓有差異。在調試時有約1分鐘左右的預熱時間。

當室內空氣正常時，氣敏元件QM211的相應電阻值大，該電阻與R2、W2分壓后的電壓使555置位，③腳輸出高電平，報警電路斷開，不發生報警。當氣敏元件檢測到煤氣、石油液化氣、汽油、酒精、煙霧等有毒有害氣體時，其內阻減小，該電阻與R2、W2分壓后的電壓升高，從而使555復位，③腳輸出低電平，相應又使繼電器J吸合，接通報警電源電路，發出報警信號。報警時LED2(紅光)閃光。電路中電位器W2用于調整555的觸發端②腳的觸發電平，正常條件下約為3.5V。

圖中A、B外接報警電路，該電路可選用555電路組成的報警器，也可選用專用音響集成電路，如KD9561等器件。本電路中的繼電器還可控制機外的報警器或排氣扇等設施。
