詳解“熱餅”取暖器原理 NE555取暖器電路圖 ，工作原理簡述

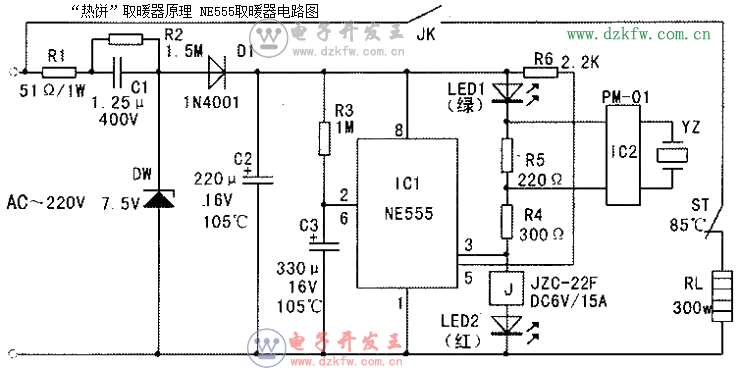

哈慈牌“熱餅”取暖器的電原理圖見附圖。其工作原理是：當插上“熱餅”的電源插頭后.市電經R1、C1限流、D1整流、DW穩壓及C2濾波后，在C2兩端得到約7V電壓。該電壓作為控制電路工作電源。控制電路主要由時基電路IC1(NE555)及外圍元件組成.用來控制加熱時間。在電源接通后，C2兩端獲得的7V電壓開始經R3對C3充電。由于c3兩端電壓不能突變，所以，時基電路Ic1的②、⑥腳為低電平，此時輸出端第③腳輸出高電平。于是繼電器J工作繞組得電→常開觸點JK閉合→加熱器RL通電加熱，同時加熱指示燈LED2(紅色)被點亮，表示電路處于定時加熱狀態。c3兩端電壓隨著充電不斷上升，當Ic1的②、⑥腳電壓達到工作電源電壓2/3時→時基電路翻轉→其輸出端第③腳輸出低電平→繼電器J工作繞組失電→常開觸點JK斷開→加熱器RL停止加熱(此時，發熱盤底部溫度約75℃)。若因繼電器常開觸點發生粘連故障不能斷開而繼續加熱.使“熱餅”內部緊靠發熱部位溫度達到85℃時，溫控器ST會自動斷開，切斷加熱電路，以確保使用安全。同時加熱指示燈LED2熄滅，停止加熱指示燈LED1(綠色)被點亮，表示電路處于保溫狀態。由于停止加熱指示燈LED1被點亮，在R5兩端會形成3V左右電壓降，使并聯在R5兩端的蜂鳴器Bz獲得工作電源發出“好人一生平安”的音樂聲。此時用戶可拔掉熱寶取暖器的市電電源插頭(拔掉市電電源插頭后LED1熄滅，音樂聲也會隨之停止)，將“熱餅”取暖器放入需取暖的地方，如懷中、手中或被窩里。
