一、使用說明

電源電壓：直流3－5V（推薦電壓）

實際測量也可用2.5-8.0V
PCB尺寸：7.3*3.2mm
PCB厚度：1.6mm
板子采用優質FR4-A玻纖板制作，出廠前每片PCB板都經過飛針測試，全新原裝元器件，品質值得依賴。

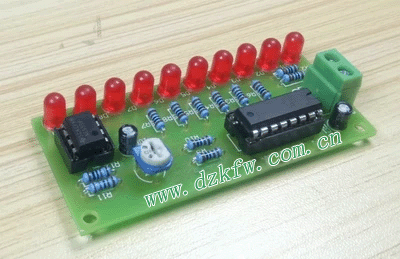

控制板空PCB板圖片：

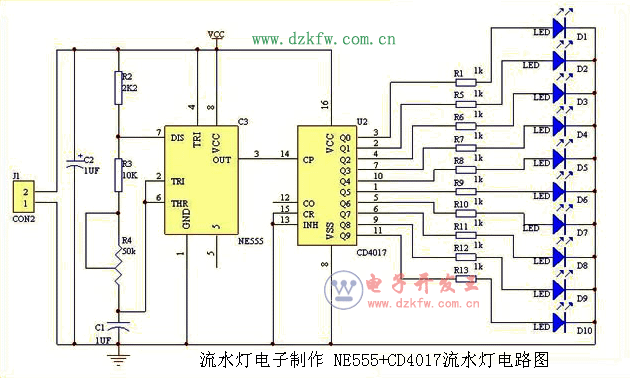

二、電路原理

本套件主要由時鐘發生電路和十進制計數器電路構成,由NE555為核心的自激多諧振蕩器,電源通過R2,R3,R4向電容C1充電,當C1剛開始充電時,NE555的2腳還處于低電平,故輸出端3腳呈高電平,當電源經R2,R3,R4向C1充電到2/3電源電壓時,輸出端3腳電平由高變低,NE555內部放電管導通,電容C1經R4,R3,NE555的7腳放電,直到C1兩端的電壓低于1/3電源電壓時,NE555的3腳電平又由低電平變?yōu)楦唠娖?C1又再次充電,如此循環形成了振蕩。充電時間為：0.695(R2+R3+R4)C1,　放電時間為：0.695(R4+R3)C1,調節R4可以控制振蕩器的輸出頻率,NE555的時鐘振蕩信號不斷的加在CD4017的14腳，在CD4017的10個輸出端上接有10只LED,當CD4017的10個輸出端在時鐘信號作用下輪流產生高電平，則D1--D10依次被點亮，從而形成流水燈效果。
調節R4即可調節LED燈的流動速度。


本套件所需購買的元件名稱 數量
PCB板       1個
 綠色端子 KF126-2P  1個
1UF電容        2個
5MM LED 紅     10個
1K電阻    10個
2.2K電阻     1個
10K電阻     1個
50K蘭白電位器    1個
8腳 IC 座    1個
NE555    1個
16腳IC座    1個
CD4017     1個
