AD590溫度傳感器是一種已經IC化的溫度感測器，它會將溫度轉換為電流，在8051的各種課本中經�？吹�。其規格如下：

    1、 度每增加1℃，它會增加1μA輸出電流

    2、 可測量范圍-55℃至150℃

    3、 供電電壓范圍+4V至+30V

    AD590的管腳圖及元件符號如下圖所示：

    AD590的輸出電流值說明如下：

    其輸出電流是以絕對溫度零度（-273℃）為基準，每增加1℃，它會增加1μA輸出電流，因此在室溫25℃時，其輸出電流Iout=（273+25）=298μA。

    AD590基本應用電路：

    注意事項：

    1、 Vo的值為Io乘上10K，以室溫25℃而言，輸出值為10K×298μA=2.98V

    2、 測量Vo時，不可分出任何電流，否則測量值會不準。

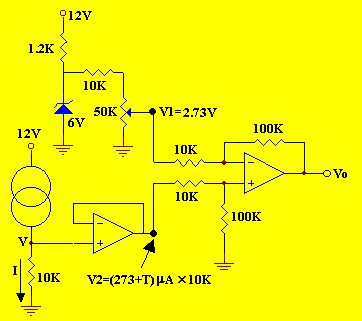

    AD590實際應用電路：

    電路分析：

    1、 AD590的輸出電流I=（273+T）μA（T為攝氏溫度），因此測量的電壓V為（273+T）μA×10K=（2.73+T/100）V。為了將電壓測量出來又務須使輸出電流I不分流出來，我們使用電壓跟隨器其輸出電壓V2等于輸入電壓V。

    2、 由于一般電源供應教多器件之后，電源是帶雜波的，因此我們使用齊納二極管作為穩壓元件，再利用可變電阻分壓，其輸出電壓V1需調整至2.73V

    3、 接下來我們使用差動放大器其輸出Vo為（100K/10K）×（V2-V1）=T/10，如果現在為攝氏28℃，輸出電壓為2.8V，輸出電壓接AD轉換器，那么AD轉換輸出的數字量就和攝氏溫度成線形比例關系。
