脈寬調制：LED的調光方法是使用脈沖寬度調制（PWM）

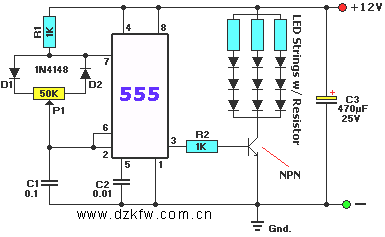

　此電路可以很容易地制作，上圖所示的12V直流電源為L(zhǎng)ED燈泡供電，通過NE555對9個LED調光。
　　電路圖中的三極管選擇NPN晶體管管，必須能夠承受流經LED串聯的所有電流。
　　在我們測試電路時，在LED串的電阻器的選擇提供的發光二極管的正向電流為25mA 。三組LED電流為75毫安，所以我們選擇了一個晶體管IC額定值為200mA（BC547）或者選用電路更大的的也可以。
　　這種調光電路不能用來讓所有的LED關閉或全亮度。事實上NE555運行在同一個工作周期范圍5％-95％的電位器(P1)從最小到最大開啟。
