用自帶音樂信號源的蜂鳴器制作一款停電來電報訊器,停電報警電路圖

With a built-in music signal source buzzer to make a power outage message, blackout alarm circuit

關鍵字：停電報警電路圖

作者：趙瑞 嬌范誠

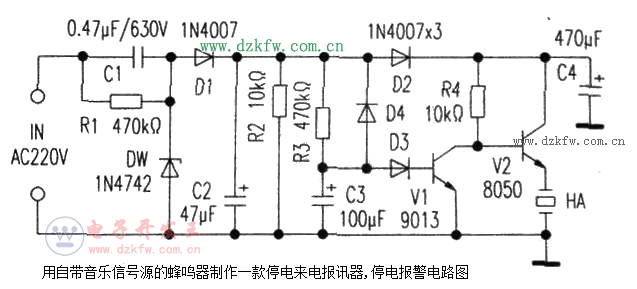

　電路見附圖。該電路由電容器Cl降壓、12V穩壓管1N4742穩壓、二極管Dl整流、電容器C2濾波后供電。剛來電時，由于電容器C3兩端電壓不能突變，近似為0，使得三極管Vl截止，電阻R4紿三極管V2提供足夠大的基極電流，接成射極跟隨器的V2飽和，使蜂鳴器HA發聲，告知線路來電。隨著C3通過R3不斷充電，三極管Vl逐漸進入飽和狀態，并使三極管V2截止，HA停止發聲。

　　停電時，電容器C3通過二極管D4和電阻R2迅速放電，由于放電時間常數很小，所以很短時間就使三極管Vl重新截止，這時電容器C4向三極管V2及相關電路供電，使V2重新導通飽和，HA發聲報訊，告知線路停電。

　　當C4兩端電壓放電至較小數值時，蜂鳴器HA停止報訊。

　　調整電阻R3或電容器C3的參數值，可改變來電時HA的鳴響時間；增減電容器C4的容量，可改變停電時HA的鳴響時間。二極管D2可保證停電時C4僅向三極管V2電路供電，二極管D3可以適當延長來電時HA的報訊時間。
