一款經濟實用的門磁報警器,Door magnetic alarm

關鍵字：報警電路圖

作者：張建平

　在市場上，利用磁鐵作為啟動信號的報警器已非常普遍，當將磁鐵和報警器靠近時，報警器不發聲，而當磁鐵與報警器移開時，報警器便發出響亮的報警聲。這種報警器安裝簡單，體積小巧，只用了三節AG13鈕扣電池便可以工作，將報警器主機安裝于固定不動的門框上，而將帶有磁鐵的部件安裝于移動的門上，當門關上時，磁鐵與報警器主機結合在一起，不報警，而當有人進入時，必定打開門，此時門的轉動帶動了門上的磁鐵部件，使得報警器主機與磁鐵分開，報警器發出響亮的報警聲。

　　一、工作原理
　　

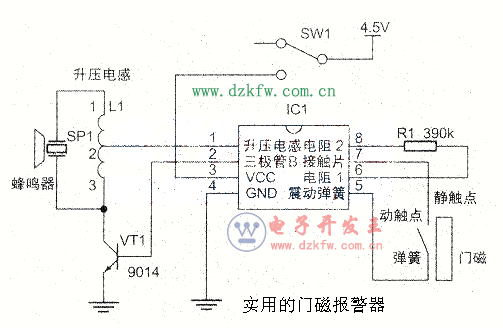

　　本報警器電路原理如下圖所示。

　　打開電源開關SW1，報警器得電工作。當磁鐵與彈簧靠得較近時，磁鐵的磁場將彈簧吸向磁鐵方，動、靜開關片接通，系統處于預警狀態。而當磁鐵移開時，彈簧失去磁場，恢復到原始位置，這時動、靜觸點斷開，產生一個報警信號，IC1收到報警信號后，經R1振蕩電阻，在內部產生音頻信號，經信號輸出端，送入VT1，進行功率放大，放大后的音頻信號經升壓電感耦合，變成一個較高電壓的音頻信號，驅動蜂嗚器發出響亮的報警信號。

　　二、安裝與調試
　　
　　在本制作中，由于音頻振蕩器全部集成于IC1芯片中，因此外圍電路較為簡單，只要元件安裝正確的話，都能成功，IC1是一片專用芯片綁定在印刷電路板上，隨配套件供應。但對于缺少實踐經驗的初學者來說，制作中可能也會遇到一些問題，下面我們把實際指導學生進行安裝時遇到的問題進行總結并進行說明，希望能給制作者提供些參考。

　　1．三極管和電感的安裝
　　
　　這里主要是三極管的方向不要接裝反，本制作中用到的是9014三極管，其中間腳為B極，當方向裝反時，正好將E極和C極調換，這樣就有可能使安裝不成功了：

　　同樣對于電感的安裝也是如此，在我們指導學生進行安裝時，電感裝錯的現象很多，這里我們特別進行說明：用萬用表測量電感電阻，以確定三個引腳，具體方法為：1、3腳間電阻最大，1、2腳間電阻第二，2、3腳電阻最小，經萬用表測電阻找出引腳后，再按對應的位置進行焊接，具體方向可看一下我們制作好的實物照片。

　　2．彈簧片的安裝
　　彈簧片的安裝也是本制作較為關鍵的一步，許多學生制作不成功，問題就出在這里。在本制作中，靜片可用剪下的電阻引腳進行制作，當磁鐵與報警器分開時，必須保證彈簧與靜片保持足夠的距離，若不管磁鐵移開與否，彈簧與靜片始終是相碰的，則芯片就永遠無法檢測到報警信號，因此也就不會報警了，最為理想的安裝距離應為：磁鐵靠近時，彈簧與靜片接觸，而當移開時，兩者分開距離在3mm左右，具體制作者也可以在安裝時體驗，因為這個距離直接影響到報警器的靈敏度。

　　3．蜂鳴器引線的焊接
　　
　　初學者在焊接蜂鳴器引線時，經常會把蜂鳴器搞壞，焊接時有一定的技巧，這里我們介紹一下具體的操作方法：電烙鐵功率不要太大，30W為最佳，實際焊接時一定要先上錫，上錫包括兩方面，一是蜂鳴器片上的上錫，二是引線的上錫。蜂鳴器片上的上錫最關鍵的是中間正極引線的上錫，由于上面涂有陶瓷粉，上錫時功率太大的電烙鐵會把陶瓷粉給燙壞，因此上錫時間一定要短，同時必須用較好的焊錫絲，一般選用60度以上，這種焊錫絲含錫量大，焊接時流動性好，將電烙鐵頭與焊錫絲一起靠在蜂鳴器片中間位置，當看到錫流動到蜂鳴器片上時，馬上將焊錫絲和電烙鐵移開，這樣就上好錫了，對于蜂鳴器片邊沿引線即負極的上錫，相對來說容易些，因為這上面沒有陶瓷粉，時間稍微長點不會損壞器件，方法和前述基本相同，最好在上錫前先用刀片把需要上錫的地方刮一下，這樣表面的氧化層就可以去除，更容易上錫。需要特別說明的是，在給蜂鳴器中間極上錫時，一定要等電烙鐵的溫度足夠高，有些人比較性急，電烙鐵插上電后沒多久就等不急了，開始上錫，結果在蜂鳴器的中間部位上錫時，烙鐵頭接觸了較長時間，也沒看到焊錫絲有流動的感覺，再一看蜂鳴器上，中間一大塊陶瓷粉已脫落了，這也是初學者常范的一個錯誤。

　　4．電源引線的焊接
　　
　　電池極性若是裝反，不但報警器不會響，還會損壞芯片。鈕扣電池的極性與一般的5號電池不一樣，它的中間為負極，而外面一圈為正極，這一點在電池上標有一個“+”符號，就表示正極，若無法區分極性，也可用萬用表進行測量，以確保不損壞芯片。在與電池簧片引線焊接時，正確的安裝方法為：裝有彈簧的那一片接正極，沒有彈簧的那個簧片接負極，實際制作時一定要注意1
　　
　　5．蜂鳴器片的安裝
　　
　　實際制作中，有些學生裝好后能報警，但聲音偏小。這種現象主要是蜂鳴器片沒有可靠地裝入助聲腔造成的。為了讓蜂鳴器片裝入助聲腔后不致于掉出來，盒子與蜂鳴器片的裝配屬緊配合，因此在安裝時必須先將蜂鳴器片一端裝入助聲腔，另一端裝時用小螺絲刀等將塑料助聲腔往外撥一下，同時用手將蜂鳴器片推到位，好后用電烙鐵在助聲腔邊上燙三個點，以固定蜂鳴器片。

　　6．功能調試
　　
　　全部元件安裝完畢后，便可以進行整機的調試。裝上電池，注意極性，正常時可以聽到蜂鳴器中發出響亮的報警聲，然后將磁鐵靠近彈簧，應看到彈簧被吸引，直至吸至彈簧與靜觸片接觸，這時報警停止，若靠近磁鐵時彈簧被吸引看上去已靠上靜片了，但報警聲不停，說明彈簧與靜片接觸不良，可用刀刮下靜片，去除氧化層，再試；若移開磁鐵仍不報警，查看彈簧片是否始終與靜片相碰，只要仔細檢查，—般都可以處理好。調試完成后，將外殼裝好，裝上電池，靠近磁鐵，報警停止；移開磁鐵報警響起，將兩者用泡沫膠粘于門、窗上，一款門磁報警器便制作完成了。
