激光棒制成的探測報警裝置電路

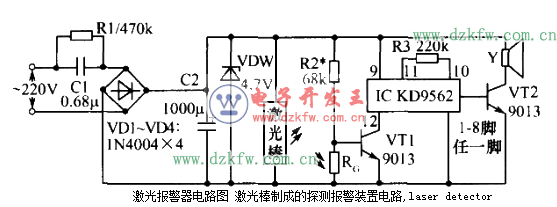

如圖所示為激光棒制成的探測報警裝置電路。模擬聲音集成電路IC等元件構成接收電路，平時激光棒發射出的激光正好照射在光敏電阻RG上，RG呈低阻狀態，三極管VT1因基極低電位而截止，IC不工作，揚聲器Y不發聲。一旦有人或物體進入警戒區域遮斷光路，RG由于受不到光照而阻值變大，VT1因基極電位升高而飽和導通，IC得電工作，輸出的音頻信號經三極管VT2放大后推動揚聲器發出報警聲。由于電路處于小電流長時間工作狀態，因此采用電容降壓供電方式，市電經電容C1降壓、VD1～VD4橋式整流、C2濾波、VDW穩壓后獲得約4.7V電壓，供電整個裝置。
