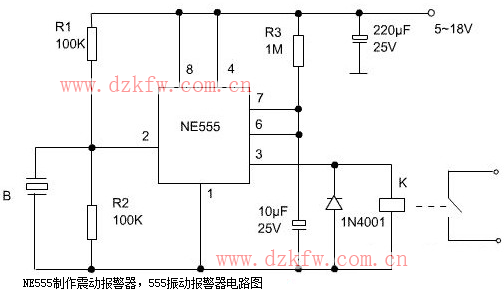

電原理圖見下圖。其核心器件為常用的555時基集成電路，再加上幾只外圍元件，就構成了高靈敏度的觸發延時電路。觸發信號由2腳輸入，經觸發、翻轉、延時，控制電壓由3腳輸出。最大負載電流為200毫安，可直接驅動中小功率負載。

電路的靈敏度可調整電阻R1來選擇，R1取值小靈敏度低，取值大靈敏度高。延時時間的長短，由R3、C2決定，R3、C2取值越大，延時時間越長。電路的供電電壓范圍為5～18V，靜態耗電小于10毫安。

當被保護對象發生震動時，傳感器B立即檢測出來并送入NE555的2腳一串脈沖信號，其3腳輸出電壓直接驅動繼電器K吸合，常開觸點控制報警器工作。

本電路對元器件的要求并不嚴格。只要電容器C1漏電小，C2選用鉭電解電容即可。電路裝好無需任何調試，通電即可工作。
