單穩態觸發式定時電路,NE555 Uni-stable state circuit

關鍵字：NE555，單穩態電路圖

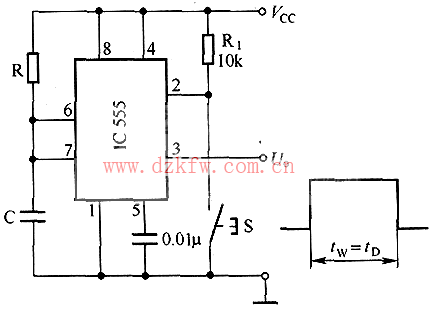

單穩態觸發式定時電路如下圖所示。該電路將555時基電路接成單穩態形式，平時按鈕開關S為常開狀態，555時基電路的③腳輸出低電平，此時內部放電開關閉合，電容C上的電壓為零。當按下按鈕開關S時，觸發電路翻轉，555時基電路的③腳由低電平變?yōu)楦唠娖�，電路進入暫穩狀態。暫穩態結束時，555時基電路的輸出端③腳由高電平變?yōu)榈碗娖健�暫穩態時間tD即為定時時間tW，即tD=tW=1.1RC。這種電路每按動一次開關S，電路就會進入定時工作狀態一次，所以這種電路適用于需要手動控制定時工作的場合。
