用plc控制二彩燈閃爍電路，主要通過plc的定時器指令控制彩燈循環點亮，要求如下：彩燈受開關SB1控制，開關SB1接通，彩燈LD1~LD2開始順序工作，開關SB1斷開時，彩燈全熄滅。彩燈工作順序如下循環：
1.LD1彩燈亮5秒后熄滅。
2.接著LD2彩燈亮3秒，然后閃爍三次（每一周期為亮1秒熄1秒）后熄滅。
進入再循環，不斷重復（1）~（2）過程。
題意分析，這個程序一點點遍很麻煩。所以小編打算用一種類似順序控制的編程方法，順序控制遍這樣一步步走的程序是比較簡單的：

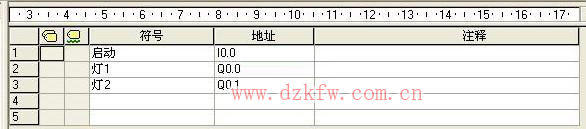

PLC輸入輸出表

這個程序輸入輸出很少，但變化比較多，程序共有9個網絡，下面一一講解：

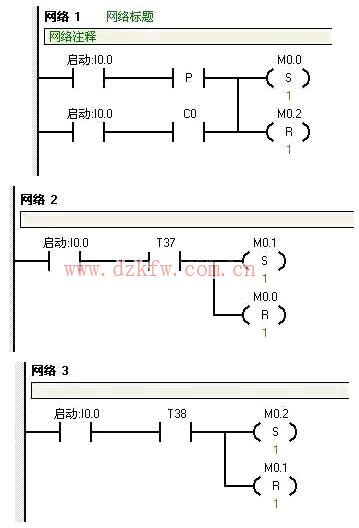

這3個網絡就是這個程序的主干，這也是一個簡單的順序控制，這個順序控制共有三步，分別與M0.0、M0.1、M0.2對應，每一次只有一步動作，前面的常開點是跳轉條件。比如：I0.0與T37（5秒）將M0.1置位并將M0.0復位，而第一步因?yàn)槌�了I0.0啟動這個條件外，還有一個循環的條件，所以第一步共有2個條件。

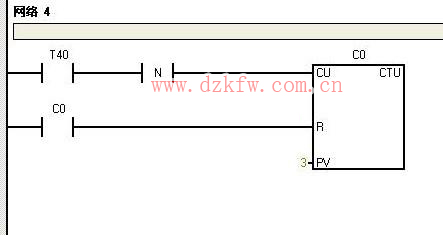

這就是根據題意要求，對3個脈沖計數，3次后給出跳轉信號

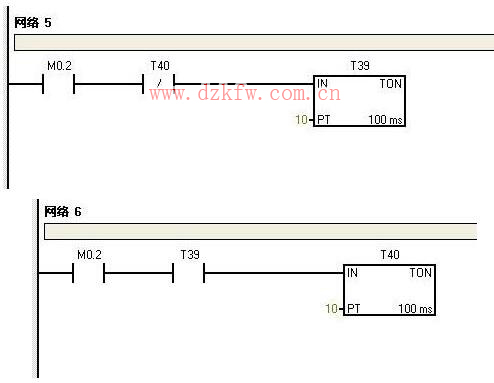

這個就是一個2秒的脈沖信號，一秒高電平，一秒低電平。并且與M0.2步相對應。

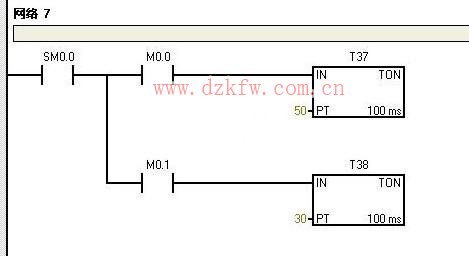

這個就是M0.0步與M0.1步的計時器。一個5秒，一個3秒。

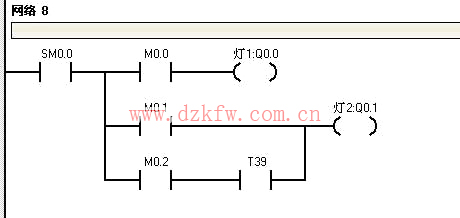

這是最后的輸出，Q0.1在M0.1與M0.2步都動作，只不過M0.2時為周期性亮1秒熄1秒，共3次。

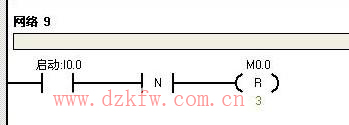

這是一個停止的指令，當I0.0由1變?yōu)?時，將M0.0，M0.1，M0.2都復位。
好了，這個程序輸入輸出很少，但是難度還是有一些的。不知道小伙伴們都有收獲嗎？
