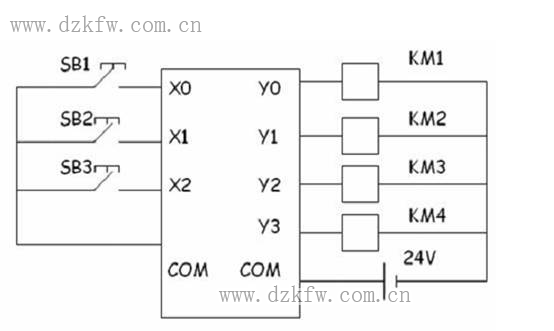

會員注冊1、I/O接線圖
2、PLC的輸入輸出地址分配表
輸入：
X0-----SB1(啟動）
X1-----SB2（停止）
X2-----SB3
輸出：
Y0-----KM1
Y1-----KM2
Y2-----KM3
Y3-----KM4

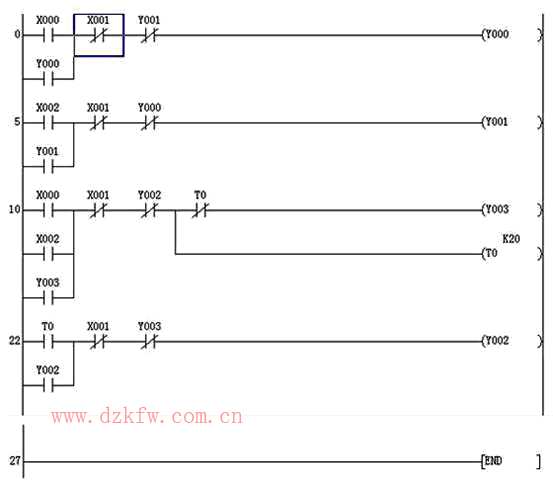

3、PLC的梯形圖，三相異步電動機正反轉梯形圖
4、指令表
由PLC實現的三相異步電動機正反轉控制線路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-07-11
Tags：PLC梯形圖,三相異步電動機,正反轉
