會員注冊簡易定時器電路圖,Simple Timer
關鍵字：定時電路圖
|

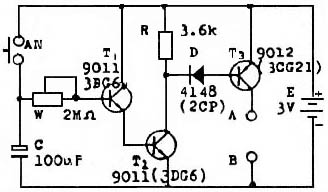

打開收音機，過了一段時間，會自動關掉。在許多生活和生產技術上，需要時間控制，這里向大家介紹一種電路簡單、制作方便的簡易定時器。圖2-2-1是電路原理，圖2-2-2為印刷電路板。 | |||||||||||||||||||||||||||||||||
 |
 | ||||||||||||||||||||||||||||||||
|
圖 2-2-1 |
圖 2-2-2 | ||||||||||||||||||||||||||||||||
|
認一認 | |||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||
|
測一測 | |||||||||||||||||||||||||||||||||
|
1．測電阻（R）的值，見圖2-2-3。萬用表置Ω檔×1K處，測得阻值約3.6ＫΩ。 | |||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||
|
圖 2-2-3 圖 2-2-4 | |||||||||||||||||||||||||||||||||
|
2．測可變電阻（W），見圖2-2-4。測1、3端時，阻值約2MΩ（1MΩ=1000KΩ）。測1、2端或2、3端時，旋轉動片時，阻值在0～2 MΩ之間變大或變小。 | |||||||||||||||||||||||||||||||||
|
3．測二極管見圖2-2-5。正向電阻約幾十Ω，反向電阻幾百ＫΩ。黑表棒接二極管正極、紅棒接二極管負極時測得正向電阻，表棒對調時測得反向電阻。 | |||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||
|
圖 2-2-５ 圖 2-2-６ | |||||||||||||||||||||||||||||||||
|
4．測電解電容（C），見圖2-2-6。剛接觸測量時電阻值很小，然后指針逐漸向右偏轉靠近右端回到原來位置附近。 | |||||||||||||||||||||||||||||||||
|

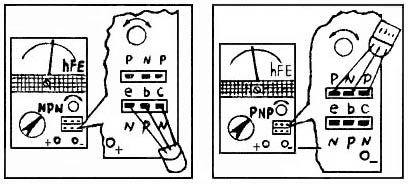

5．測量三極管（T1、T2、T3），見圖2-2-7，T1、T2為NPN型，T3為PNP型，應選用各自量程，不能搞錯。三極管的三根線（EBC）插入對應的三個小孔內，也不能搞錯。 | |||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||
|
圖 2-2-７ | |||||||||||||||||||||||||||||||||
|
試一試 |
|
根據圖2-2-1，將各元件焊接在圖2-2-2中的電路板上。 |
|
1．將各元件的引線刮凈、上錫。m.www84811.com 電子開發網 |
|
2．裝電阻R可變電阻W。W的2端不能與1端或3端搞錯。 |
|
3．裝二極管D，裝電解電容C。這兩個元件的引線有正負極之分，不能焊錯。 |
|
4．裝T1、T2、T3。注意T1、T2型號都是NPN型，而T3為PNP型，它們之間不能互換使用。三極管的ebc三根引線也不能互換，焊接時一定要當心，不能搞錯。 |
|
5．將焊接好的電路板反復檢查，確認無誤后接上3V電源，在電路板A、B處各引一根電線。兩根電線應用不同顏色區分，不能用錯。找一只手電筒中用的小燈泡，接在引出的電線上便可以試驗了。按下按鈕AN，小燈泡發光，過了一段時間，小燈泡自動熄滅。調節W，可改變燈泡點亮時間的長短。 |
|
6．取一個收音機（內裝兩節電池）。拿出機內原來的電池，電路板上的B點與收音機的負極相連接，A點與收音機的正極相連接，打開收音機的開關，掀下按鈕AN，收音機能收聽電臺廣播。過了一段時間，收音機自動關斷。調節W，可改變定時的時間。 |
|
想一想 |
|
有一種器件叫繼電器，電路符號是。主要由線圈和開關組成。當線圈中有電流通過時，它里面的開關便閉合或斷開，能控制功率較大的用電設備。如果用繼電器代替收音機，那么這個小制作還能用到哪些場合？ |
