會員注冊觸摸開關主要是應用觸摸感應芯片原理設計的一種墻壁開關，是傳統機械按鍵式墻壁開關的換代產品。能實現更智能化、操作更方便的觸摸開關有傳統開關不可比擬的優勢，是目前家居產品的非常流行的一種裝飾性開關。本文介紹的是一款用CD4013組成的觸摸開關，只要用手觸摸一次開關即可接通，再觸摸一次開關斷開，其電路如下圖所示。

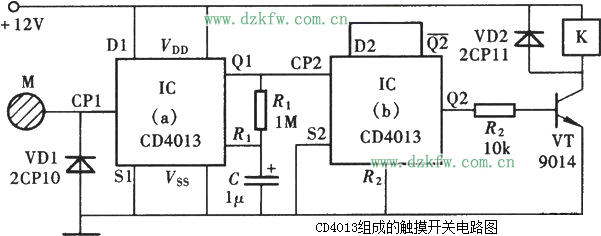

CD4013組成的觸摸開關電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-07-04
Tags：觸摸開關,電路圖,CD4013
