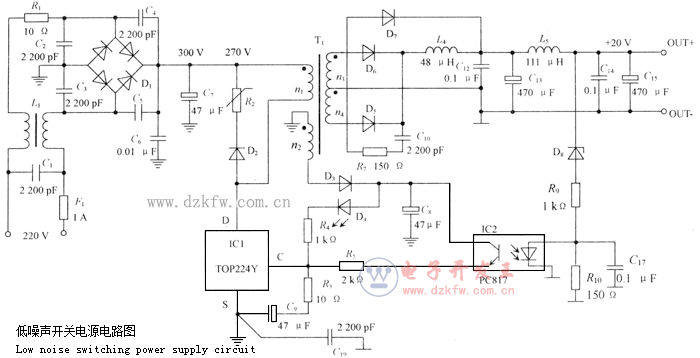

低噪聲開關電源電路圖 Low noise switching power supply circuit

電路如圖所示，該電路可以獲得更大的輸出功率，只需更改部分器件。圖中左邊的電路R1，L1，D1，C1至C7是常規的共模濾波和整流電路，獲取約300 V的直流電壓供DC-DC變換電路使用；最右邊電路L5，C11等是普通的LC濾波電路；IC2，D8，R9，R10組成電壓反饋電路，形成閉環結構，穩定電源輸出電壓；中間部分是DC-DC變換器，降噪聲的關鍵是對這一部分的電路進行適當處理。
