會員注冊將一個廢棄的但仍能夠使用的手機充電器外殼拆掉，將原來的220V電壓經電容降壓和二極管整流部分去掉，將車上點煙器的12V車用插頭與圖中的12V輸入端進行連接，之后再測量一下輸出端的電壓是否符號手機的充電電壓4．2～5V，正常后將充電器固定在一個不礙事的地方就可以了。安裝部分的四周要注意隔離，防止短路。

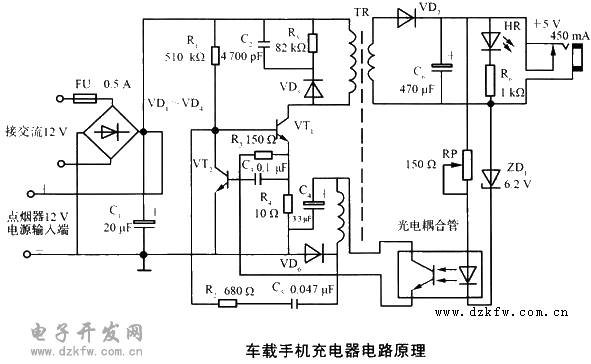

若輸出電壓稍低于用戶的手機充電電壓，需要將光耦限流電位器RP作適當調整，這樣就可得到合適的充電電壓。車載手機充電器電路圖如下：
