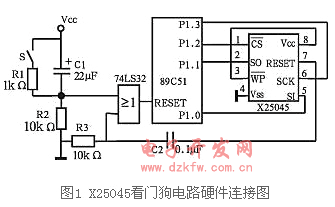

采用89C51單片機和X25045組成的看門狗電路，X25045硬件連接圖如圖1所示。X25045芯片內包含有一個看門狗定時器，可通過軟件預置系統的監控時間。在看門狗定時器預置的時間內若沒有總線活動，則X25045將從RESET輸出一個高電平信號，經過微分電路C2、R3輸出一個正脈沖，使CPU復位。圖1電路中，CPU的復位信號共有3個：上電復位(C1、R2)，人工復位(S、R1、R2)和Watchdog復位(C2、R3)，通過或門綜合后加到RESET端。C2、R3的時間常數不必太大，有數百微秒即可，因為這時CPU的振蕩器已經在工作。

　　





　　看門狗定時器的預置時間是通過X25045的狀態寄存器的相應位來設定的。如表1所示，X25045狀態寄存器共有6位有含義，其中WD1、WD0和看門狗電路有關，其余位和EEPROM的工作設置有關。

　　





　　WD1=0，WD0=0，預置時間為1.4s。

　　WD1=0，WD0=1，預置時間為0.6s。

　　WD1=1，WD0=0，預置時間為0.2s。

　　WD1=1，WD0=1，禁止看門狗工作。

　　看門狗電路的定時時間長短可由具體應用程序的循環周期決定，通常比系統正常工作時最大循環周期的時間略長即可。編程時，可在軟件的合適地方加一條喂狗指令，使看門狗的定時時間永遠達不到預置時間，系統就不會復位而正常工作。當系統跑飛，用軟件陷阱等別的方法無法捕捉回程序時，則看門狗定時時間很快增長到預置時間，迫使系統復位。

　　以下是C語言編寫的看門狗程序部分。

　　#include reg51.h

　　sbit cs=P1^2;/*片選信號由P1.2產生*/

　　sbit sck=P1^3; /*時鐘信號由P1.3 產生*/

　　sbit si=P1^0; /*SI由P1.0產生*/

　　sbit so=P1^1; /*SO由P1.1產生*/

　　sbit c=ACC^7; /*定義位變量*/

　　bdata unsigned char com;

　　void tran() /*發送一字節數據子函數*/

　　{

　　unsigned char i;

　　for(i=0; i<8; i++)

　　{ ACC=com; /*將數據放入a中*/

　　si=c;

　　sck=0; /*sck產生一個上跳變*/

　　sck=1;

　　com=com<<1; /*左移一位*/

　　}

　　return;

　　}

　　main()

　　{

　　com=0x06; /*發寫讀使能命令*/

　　cs=0;

　　tran();

　　cs=1;

　　com=0x01; /*發寫狀態字命令*/

　　cs=0;

　　tran();

　　com=0x00; /*定時1.4s*/

　　tran();

　　cs=1;

　　...;系統正常運行的程序部分

　　}

　　需要注意的是，在程序正常運行的時候，應該在適當的地方加一條喂狗指令，使系統正常運行時的定時時間達不到預置時間。系統就不會復位。喂狗指令如下。

　　main()

　　{

　　...;系統正常運行的程序部分

　　{

　　cs=0; /*產生cs脈沖*/

　　cs=1;

　　}

　　}

　　X25045的看門狗電路使用十分方便。X25045內部還集成了512BEEPROM和電壓運行監視系統，只需這樣一塊芯片，外加晶振和復位電路就可以組成單片機的應用系統，非常適合于便攜式儀器和嵌入式系統的設計。
