一、說明

單片機機時鐘套件 數字鐘套件

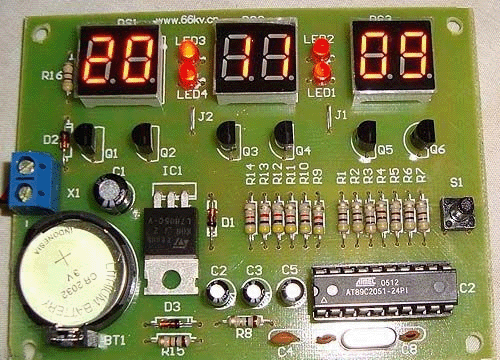

89C2051數字鐘套件，控制芯片采用AT89C2051，數碼管采用3只兩位紅色的共陽型LED數碼管，顯示清晰亮度高，因?yàn)槭菕呙璧娘@示方式，所以各個數碼管的abcdefg各腳采用了總線并聯,改動R1-R7的電阻值可以改變顯示亮度。S1按紐用于校準時間，按住2秒以上進入校準時間狀態及換檔和退出，快速點觸用于調節時間數值。本電路又增加了一個3V的備用電池，停電時AT89C2051采用備用電池供電，時鐘不會停止，但數碼管不顯示，來電后備用電池失去作用，AT89C2051采用外部電源供電，數碼管正常顯示。
注意：數碼管如顯示不正常，請斷開電源，拿掉備用電池，再重新裝上后，通電即恢復正常。

二、參數
供電電壓：DC6-16V
推薦電壓：DC9 V
備用電池：CR2032 (3V)
工作電流：35mA（外接電源供電）
待機電流：1.2 mA（備用電池供電）

三、元件清單：

四、源程序：
向站長索取

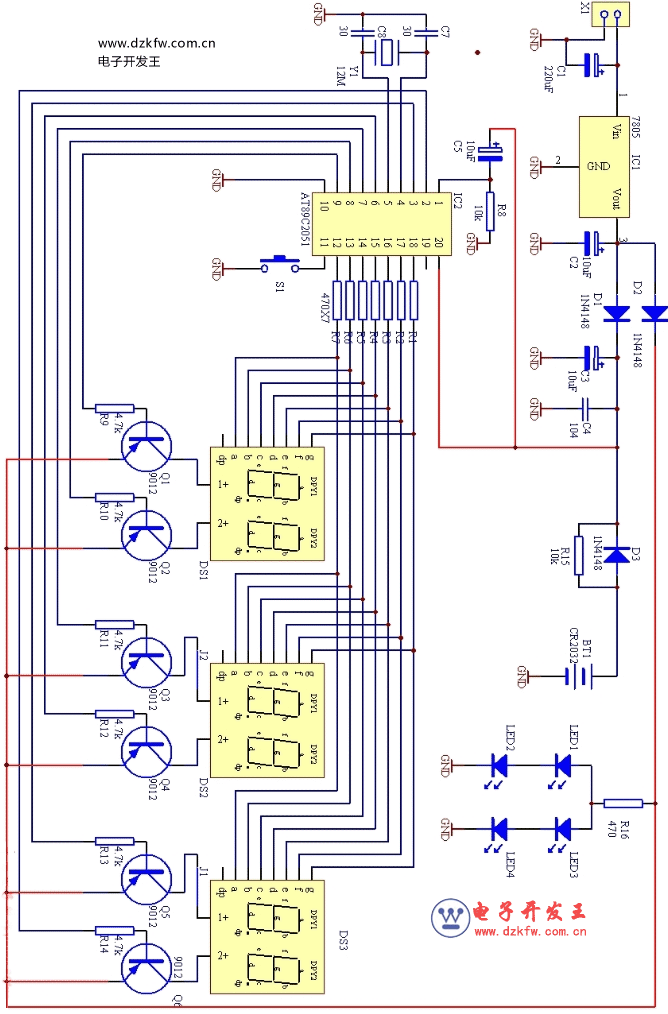

五、電路圖：
