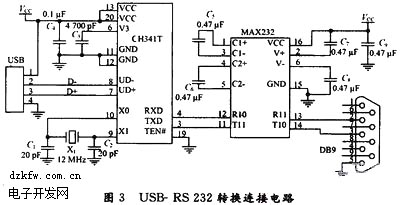

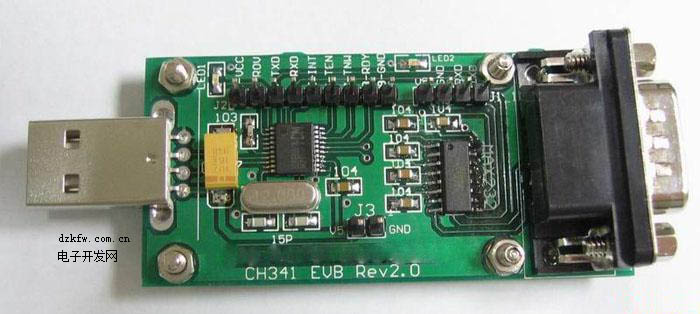

CH341的優點是數據接收和發送的協議轉換工作全部由芯片獨立完成，無需干預，也不用編寫芯片的固件。本文采用CH341的簡裝版CH341T來設計USB-RS 232轉換卡。圖2是一個利用CH341T和MAX232進行USB接口設計的硬件框圖。如圖所示，該硬件系統由4部分組成：USB接口、CH341T、MAX232和RS 232接口。其中，USB接口用于連接USB主機，在此選用USB總線接口的A型連接頭;CH341T用于完成USB接口轉RS 232接口的所有硬件功能;MAX232用于完成RS 232與TLL/CMOS的電平轉換;RS 232接口用于連接RS 232設備。根據實際需要，選擇目前廣泛應用的DB9連接器。
