通過制作《八路鍵控?cái)?shù)碼管》的實訓項目學會單片機的PO口和P2口的結構特點及數據的輸入/輸出使用方法、鍵盤輸入原理、數碼管顯示原理等知識點，為以后制作多功能八路搶答器做好準備。

　　一、任務目標
　　
　　使用八路直控鍵盤控制一位共陰極數碼管顯示數字。

　　二、硬件電路設計
　　
　　1．顯示電路設計
　　
　　數碼管由8個發光二極管（以下簡稱字段）構成，通過不同的組合可用來顯示數字0—9、字符A～F、H、L、P、R、U、Y、符號“-”及小數點“．”。

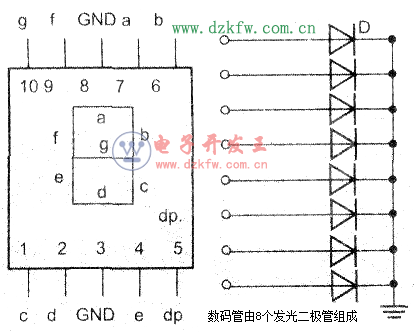

　　數碼管又分為共陰極和共陽極兩種結構，如下左圖所示為共陰極數碼管的外型結構示意圖。下右圖為共陰極數碼管的內部結構圖。

　　共陰極數碼管的8個發光二極管的陰極（二極管負端）連接在一起。通常，共陰極接低電平（一般接地），其他管腳接段驅動電路輸出端，當某段驅動電路的輸出端為高電平時，則該端所連接的字段導通并點亮，根據發光字段的不同組合可顯示出各種數字和字符。此時，要求段驅動電路能提供額定的段導通電流，還需根據外接電源及額定段導通電流來確定相應的限流電阻。

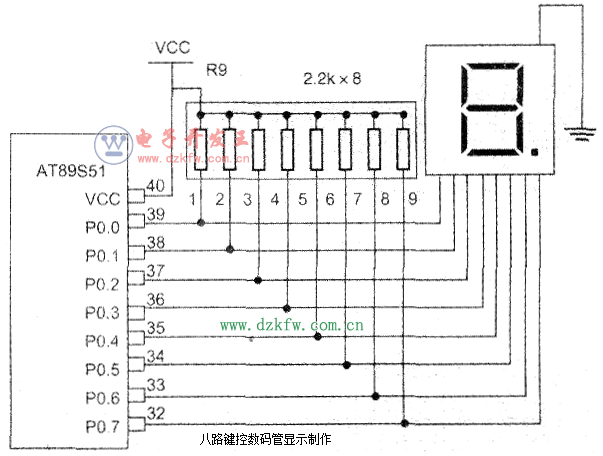

　　我們知道單片機的PO口可以驅動8個LS型TTL負載（低電平灌輸電流為3.2mA，高電平上拉電流為0）。因此我們選擇單片機的PO口作為共陰極數碼管的段驅動電路輸出端，但是必須外接上拉電阻。數碼管顯示電路圖如下圖。

　　現在只需要通過指令控制單片機的PO口輸出相應的高低電平就可以控制數碼管顯示數字0～9。

　　如：MOV PO，#06H；顯示數字1。

　　MOV PO，#5BH；顯示數字2。

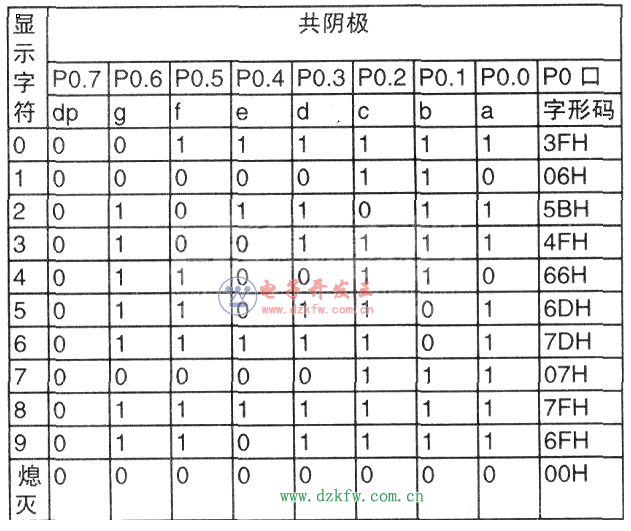

　　數碼管字型編碼表如下表所示。

　　2．鍵盤電路設計
　　

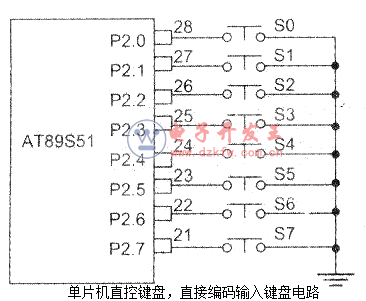

　　常見的鍵盤電路形式有直接編碼輸入鍵盤電路（簡稱直控鍵盤）和矩陣鍵盤電路，直控鍵盤是直接用I/O口線構成的單個按鍵電路，其特點是每個按鍵單獨占用一根I/O口線，每個按鍵的工作不會影響其它I/O口線的狀態，直控鍵盤的典型電路如下圖所示。

　　直控鍵盤電路配置靈活，軟件結構簡單，但每個按鍵必須占用一根I/O口線，因此，在按鍵較多時，I/O口線浪費較大，不宜采用，應采用矩陣鍵盤，矩陣鍵盤就不詳細討論了。

　　上圖中按鍵輸入均采用低電平有效，因?yàn)镻2口內部自帶了上拉電阻，所以外電路可不接上拉電阻。

　　3．八路鍵控?cái)?shù)碼管電路
　　
　　

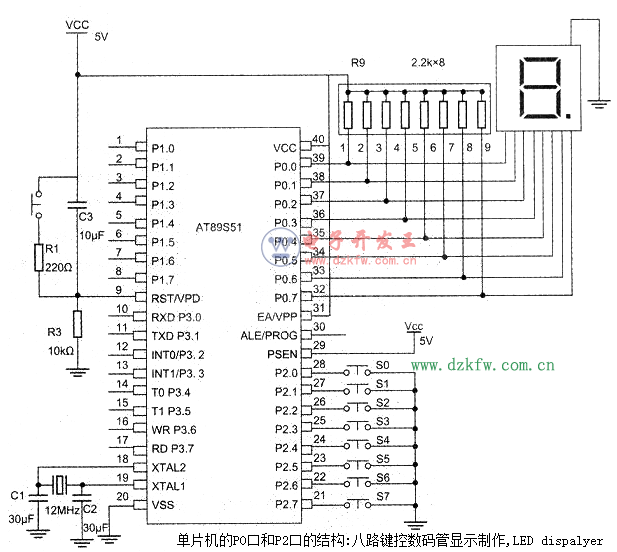

　　鍵盤電路作為單片機的輸入部分，數碼顯示電路作為單片機的輸出部分，由鍵盤電路通過單片機控制數碼管顯示電路的八路鍵控?cái)?shù)碼管電路設計如下圖。







三、程序設計
　　
　　1．?dāng)?shù)碼管工作原理分析
　　
　　本電路采用的是共陰極數碼管，接到單片機的PO口，現在只要向PO口輸出相應的字型編碼就可以顯示相應的數字。

　　2．鍵盤工作原理分析
　　
　　P2口作為輸入口使用時，要先向P2口寫入高電平后才能讀取到正確的輸入電平。在讀取電平的時候應考慮下面幾點：



　　(1)檢測有無按鍵按下，并采取軟件措施，消除按鍵機械觸點抖動的影響。一般采用軟件措施：在檢測到有按鍵按下時，執行一個10ms左右的延時子程序后，再檢測該鍵電平是否仍保持閉合狀態電平，若仍保持閉合狀態電平，則確認該鍵處于閉合狀態；同理，在檢測到該鍵釋放后，也應采用相同的步驟進行確認，從而可消除抖動的影響。

　　(2)有可靠的邏輯處理辦法。每次只處理一個按鍵，其間任何按鍵的操作對系統不產生影響，且無論一次按鍵時間有多長，系統僅執行一次按鍵功能程序。

　　(3)準確輸出按鍵值（或鍵號），以滿足控制功能的要求。

　　3．程序流程圖設計
　　
　　根據數碼管工作原理的分析和鍵盤工作原理的分析，我們?cè)O(shè)計的程序流程圖如下圖。





　　4．程序設計
　　
　　本程序?qū)��?huì)用到下面的條件跳轉指令：

　　JZ REL；指令功能：A為0跳轉指令，既當累加器A=OOH時跳轉，否則順序執行。

　　其中REL是跳轉的相對偏移量，可以是正，向后跳，也可以是負，向前跳，不過不能超過一個頁面。

　　不過編程者經常不寫實際偏移量而用標號代替，編譯時，軟件自動算出當前位置到目標位置的偏移量。

　　JB BIT．REL指令功能：指定位為1跳轉指令，即當BIT=1時跳轉，否則順序執行。

　　其中BIT是一個位變量，如P1.1，PSW.5等。

　　ORG OOOOH；隨后的指令代碼從OOOOH單元開始存放。

　　LJMP START；轉到標號START處ORG 0030H；隨后的指令代碼從0030H單元開始存放。

　　START：MOV P0，#OOH；關閉數碼管，不顯示任何內容。

　　SAOMIAO：MOV P2，#OFFH；對P2口所有位寫1，也就是處于讀狀態，確保讀數正確。

　　CLRA；對累加器A清零。

　　MOV A，P2；第一次讀取P2口的數據，并送入累加器A中。

　　CPL A；對A按位取反，如果沒有鍵按下，A為OOH，如果有鍵按下，相應的位為1。

　　JZ SAOMIAO；如果A=OOH，說明沒有鍵按下，跳到標號SAOMIAO處繼續掃描。如果A不等于OOH，說明有鍵按下，應該調用10MS的延時去抖子程序。

　　LCALL DELAY10MS；調用10MS的延時去抖子程序。

　　MOVA，P2；第二次讀取P2口的數據，并送入累加器A中。

　　CPL A；對A按位取反，如果沒有鍵按下，A為OOH，如果有鍵按下，相應的位為1。

　　JZ SAOMIAO．；如果A=OOH，說明沒有鍵按下，跳到標號SAOMIAO處繼續掃描。如果A不等于OOH，說明確實有鍵按下，順序執行下面的程序，判斷是哪個鍵按下了。

　　JB ACC．O，SZO；如果SO鍵按下，  則ACC．0=1，轉去執行顯示數字0，否則順序執行。

　　JB ACC．1，SZ1；如果S1鍵按下，  則ACC．1=1，轉去執行顯示數字1，否則順序執行。

　　JB ACC．2，SZ 2；如果S2鍵按下，  則ACC．2=1，轉去執行顯示數字2，否則順序執行。

　　JB ACC．3，SZ 3；如果S3鍵按下，  則ACC．3=1，轉去執行顯示數字3，否則順序執行。

　　JB ACC．4，SZ 4；如果S4鍵按下，  則ACC．4=1，轉去執行顯示數字4，否則順序執行。

　　JB ACC．5，SZ 5；如果S5鍵按下，  則ACC．5=1，轉去執行顯示數字5，否則順序執行。

　　JB ACC．6，SZ 6；如果S6鍵按下，  則ACC．6=1，轉去執行顯示數字6，否則順序執行。

　　JB ACC．7，SZ 7；如果S7鍵按下，  則ACC．7=1，轉去執行顯示數字7，否則順序執行。

　　LJMP SAOMJAO；跳轉到 SAOMJAO處繼續掃描。

　　SZO：MOVPO，#3FH；顯示數字0。

　　LJMPSAOMIAO；跳轉到SAOMIAO處繼續掃描按鍵。

　　SZ1：MOVPO，#06H；顯示數字1。

　　LJMPSAOMIAO；跳轉到SAOMIAO處繼續掃描按鍵。

　　S22：MOVPO，#5BH；顯示數字2。

　　LJMPSAOMIAO；跳轉到SAOMIAO處繼續掃描按鍵。

　　S23：MOVPO，#4FH；顯示數字3。

　　LJMPSAOMIAO：跳轉到SAOMIAO處繼續掃描按鍵。

　　S24：MOVPO，#66H；顯示數字4。

　　LJMPSAOMIAO：跳轉到SAOMIAO處繼續掃描按鍵。

　　S25：MOVPO，#6DH；顯示數字5。

　　LJMPSAOMIAO：跳轉到SAOMIAO處繼續掃描按鍵。

　　S26：MOVPO，#7DH；顯示數字6。

　　LJMPSAOMIAO；跳轉到SAOMIAO處繼續掃描按鍵。

　　S27：MOVPO，#07H；顯示數字7。

　　LJMPSAOMIAO：跳轉到SAOMIAO處繼續掃描按鍵。

DELAY10MS：MOVR7，#20；從本行開始，到RET結束，為10MS延時去抖子程序。

D1: MOV R6,#250

D2: DJNZ R6,D2

DJNZ R7,D1

RET

END



　　四、制作步驟
　　
　　第一步：按照電路原理圖，列出器件清單，并購買相應的器件材料，正常的價格是20元以內。

　　第二步：焊接成電路板，具體步驟可以參考前面幾期的文章。

　　第三步：使用Keil C51 uVision2編輯源程序，編譯源代碼并生成目標程序代碼。再把目標程序代碼通過編程器寫入到單片機芯片中。

　　第四步：把單片機芯片插到“八路鍵控?cái)?shù)碼管電路”的緊鎖坐上，并通電、測試、觀察結果。按下SO到S7號按鍵時，數碼管顯示立刻顯示數字0到7。如果同時按下2個按鍵，只會顯示編號小的數字。例如：如同時按下S5和S6，只會顯示按鍵編號為S5對應的數字“5”，而不會顯示數字“6”。

　　本功能的實現是為了以后我們制作八路搶答器，實踐當中不會出現同時按下多個按鍵的可能性，總會有時間差異的。
