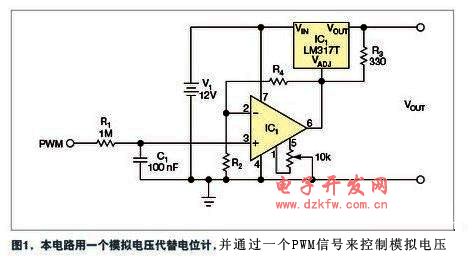

美國國家半導體公司的LM317T是一種常用的可調電壓穩壓器，能以最大1.5A電流提供1.25V~37V的輸出電壓。用一只電位計就可以調節輸出電壓。圖1中的電路用一個模擬電壓代替了電位計，模擬電壓可以由一個PWM(脈沖寬度調制)信號控制。通過一只微控制器或任何其它數字電路都可以控制此信號。同一個微控制器還能夠動態地監控和調節LM317T的輸出。下圖是一個可調穩壓電源

　　通過一個RC低通濾波器和一只運放，就可以將PWM信號轉換為一個直流電平，用于調節LM317T的輸出電壓。改變輸入信號的脈沖寬度，就可以在低通濾波器的輸出端產生0V~5V的模擬電壓。運放對電壓做乘積，以獲得所需的電壓范圍。

　　如果須將輸入電壓乘2，則LM317T的調節端就獲得0V~10V的電壓。其輸出范圍為1.25V~11.25V。LM317T的輸出電壓公式為VOUT=VADJ+1.25V。選擇適當?shù)腞4與R2值，就可以改變運放的增益。必須消除運放的偏移電壓。RC低通濾波器中電容與電阻值的選擇取決于PWM信號的頻率。
