555定時器頻率計算器_555定時器頻率在線計算_電路參數計算

作者：佚名    文章來源：本站原創    點擊數：    更新時間：2018-11-21

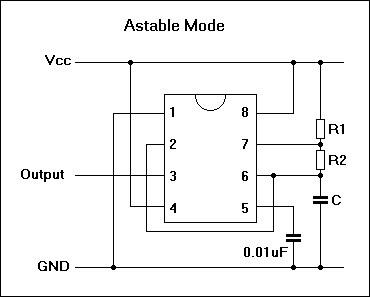

NE555頻率在線計算器 555集成電路參數應用計算

根據元條件求輸出值

計算公式：

T2 (off-time) = 0.693 * R2 * C1
T = 0.693*( (R1 + 2R2) * C1)
F = 1/ T
    = 1.44 / ( (R1 + 2R2) * C1)
D = (T1 /(T1+T2))*100

R1:
R2:
  C:

T1 上升沿 = 秒
T2 下降沿 = 秒
T 總周   =    秒
頻率     =     Hz
占空比   =  % 占空比≥50%

根據輸出條件求電阻阻值 占空比≤50%

Output Frequency 輸出頻率  [Hz]
Duty Cycle占空比  [%]
Capacitor電容  [nF]
電阻 R1  [kΩ]
電阻 R2  [kΩ]

根據輸出條件或元件求值 占空比≥50%

頻率 (KHz)
占空比 (%)   反向輸出
R1  (K)
R2 (K)
C (uF)
