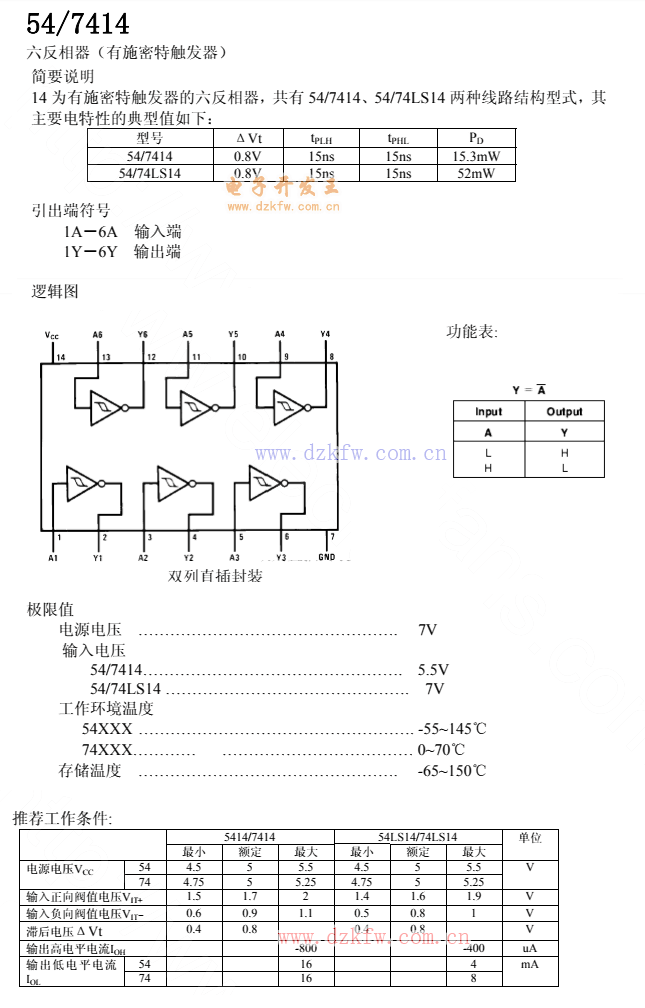

會員注冊非門芯片74LS14 是一個6反向器， 引腳定義如下圖：
A端為輸入端，Y端為輸出端，一片芯片一共6路，即 1，3，5，9，11，13 為輸入端， 2，4，6，8，10，12 為輸出端，輸出結果與輸入結果反向。
即如果輸入端為高電平， 那么輸出為低電平。 如果輸入低電平，輸出為高電平。
六反相器（有施密特觸發器）
簡要說明
其74LS14主要電特性的典型值如下：
型號 ΔVt tPLH tPHL PD
54/7414 0.8V 15ns 15ns 15.3mW
54/74LS14 0.8V 15ns 15ns 52mW
引出端符號
1A－6A 輸入端
1Y－6Y 輸出端
