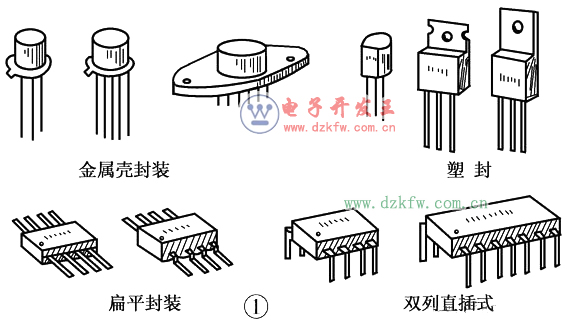

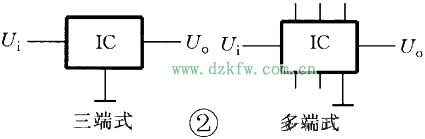

[2] 集成穩壓器的文字符號采用集成電路的通用符號“IC”，圖形符號如圖2所示，左圖為三端式穩壓器，右圖為多端式穩壓器。在電子制作中應用較多的是三端固定輸出穩壓器。
 |

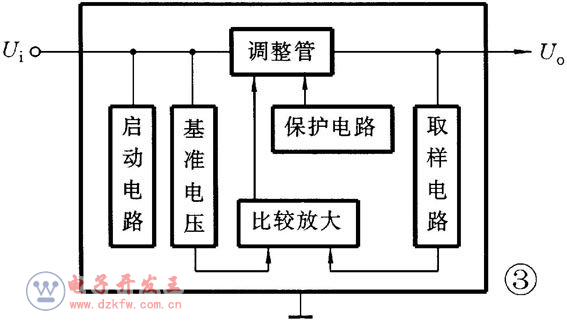

[3] 集成穩壓器可分為串聯調整式、并聯調整式和開關式穩壓器三大類。圖3所示為應用最廣泛的串聯式集成穩壓器內部電路方框圖，其工作原理是：取樣電路將輸出電壓Uo按比例取出，送入比較放大器與基準電壓進行比較，差值被放大后去控制調整管，以使輸出電壓UO保持穩定。
 |

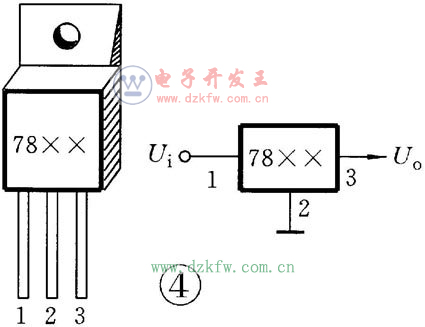

[4] 7800系列集成穩壓器是常用的固定正輸出電壓的集成穩壓器，輸出電壓有5V、6V、9V、12V、15V、18V、24V等規格，最大輸出電流為1.5A。內部含有限流保護、過熱保護和過壓保護電路，采用了噪聲低、溫度漂移小的基準電壓源，工作穩定可靠。7800系列集成穩壓器為三端器件，①腳為輸入端，②腳為接地端，③腳為輸出端，如圖4所示，使用十分方便。
 |

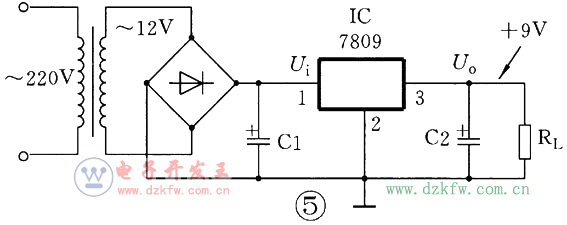

[5] 7800系列集成穩壓器的典型應用電路如圖5所示，這是一個輸出正9V直流電壓的穩壓電源電路。IC采用集成穩壓器7809，C1、C2分別為輸入端和輸出端濾波電容，RL為負載電阻。當輸出電流較大時，7809應配上散熱板。
 |

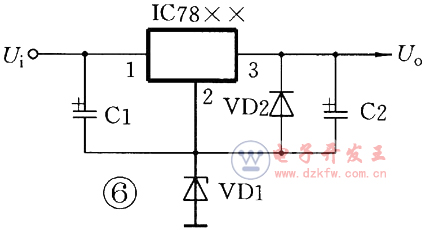

[6] 圖6為提高輸出電壓的應用電路。穩壓二極管VD1串接在7800穩壓器②腳與地之間，可使輸出電壓Uo得到一定的提高，輸出電壓Uo為7800穩壓器輸出電壓與穩壓二極管VD1穩壓值之和。VD2是輸出保護二極管，一旦輸出電壓低于VD1穩壓值時，VD2導通，將輸出電流旁路，保護7800穩壓器輸出級不被損壞。
 |

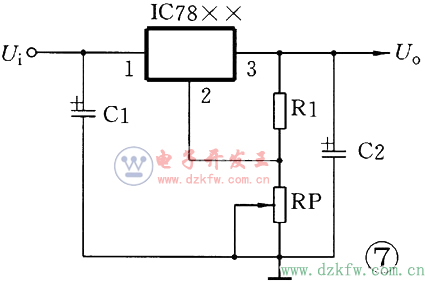

[7] 圖7為輸出電壓可在一定范圍內調節的應用電路。由于R1、RP電阻網絡的作用，使得輸出電壓被提高，提高的幅度取決于RP與R1的比值。調節電位器RP，即可在一定范圍內調節輸出電壓。當RP=0時，輸出電壓Uo等于7800穩壓器輸出電壓；當RP逐步增大時，Uo也隨之逐步提高。
 |

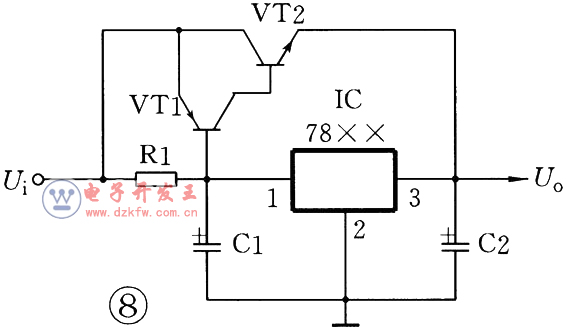

[8] 圖8為擴大輸出電流的應用電路。VT2為外接擴流功率管，VT1為推動管，二者為達林頓連接。R1為偏置電阻。該電路最大輸出電流取決于VT2的參數。
 |

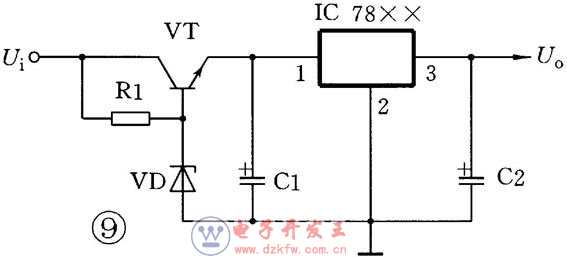

[9] 圖9為提高輸入電壓的應用電路。7800穩壓器的最大輸入電壓為35V（7824為40V），當輸入電壓高于此值時，可采用圖9的電路。VT、R1和VD組成一個預穩壓電路，使得加在7800穩壓器輸入端的電壓恒定在VD的穩壓值上（忽略VT的b-e結壓降）。Ui端的最大輸入電壓僅取決于VT的耐壓。
 |

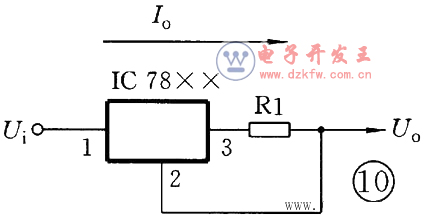

[10] 集成穩壓器還可以用作恒流源。圖10為7800穩壓器構成的恒流源電路，基恒定電流Io等于7800穩壓器輸出電壓與R1的比值。
 |

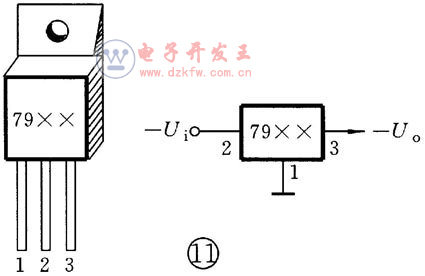

[11] 7900系列集成穩壓器是常用的固定負輸出電壓的三端集成穩壓器，除輸入電壓和輸出電壓均為負值外，其他參數和特點與7800系列集成穩壓器相同。7900系列集成穩壓器的三個引腳為：①腳為接地端，②腳為輸入端，③腳為輸出端，如圖11所示。

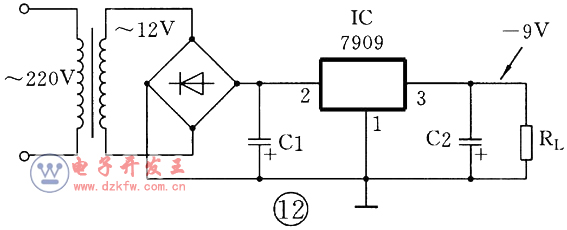

[12] 7900系列集成穩壓器的應用電路也很簡單。圖12所示為輸出-9V直流電壓的穩壓電源電路，IC采用集成穩壓器7909，輸出電流較大時應配上散熱板。

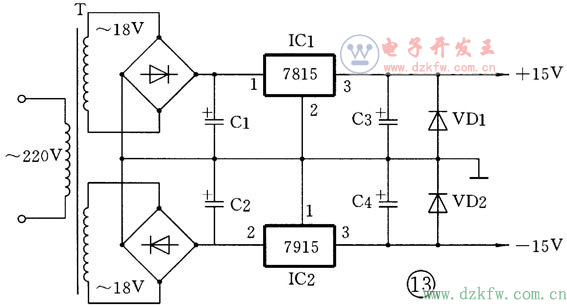

[13] 同時運用7800和7900穩壓器，可以組成正、負對稱輸出的穩壓電路。圖13所示為±15V穩壓電源電路，IC1采用固定正輸出集成穩壓器7815，IC2采用固定負輸出集成穩壓器7915。VD1、VD2為保護二極管，用以防止正或負輸入電壓有一路未接入時損壞集成穩壓器。

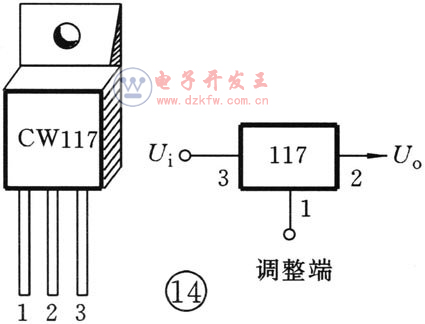

[14] CW117為三端可調正輸出集成穩壓器，輸出電壓可調范圍為1.2～37V，輸出電流可達1.5A。圖14所示為CW117外形及電路符號，其①腳為調整端，②腳為輸出端，③腳為輸入端。

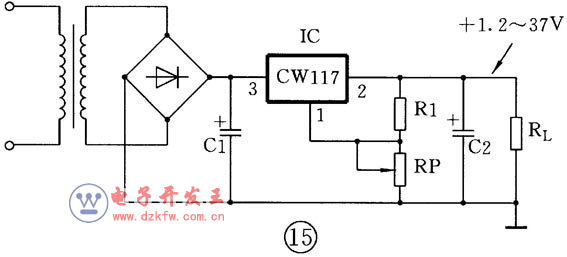

[15] 圖15所示為CW117典型應用電路，R1與RP組成調壓電阻網絡，調節電位器RP即可改變輸出電壓。RP動臂向上移動時輸出電壓增大，向下移動時輸出電壓減小。

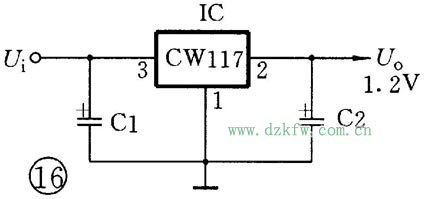

[16] 當將CW117的調整端直接接地時，即可獲得1.2V的固定低壓穩壓輸出。圖16所示為固定低壓應用電路。
 |

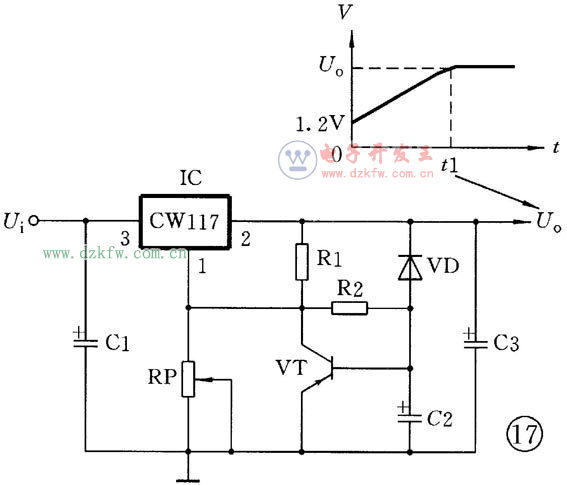

[17] CW117還可以用于軟啟動電源電路，如圖17所示。剛接通輸入電源時，C2上無電壓，VT導通將RP短路，穩壓電源輸出電壓Uo=1.2V。隨著C2的充電，VT逐步退出導通狀態，Uo逐步上升，直至C2充電結束，VT截止，Uo達最大值。啟動時間的長短由R1、R2和C2決定。VD為C2提供放電通路。
 |

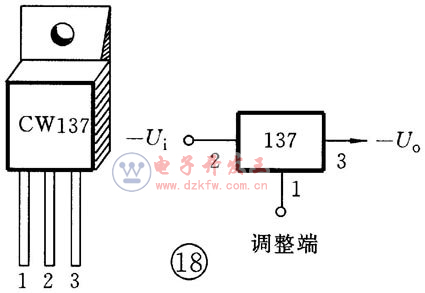

[18] CW137為三端可調負輸出集成穩壓器，輸出電壓可調范圍為-（1.2～37）V，輸出電流可達1.5A。其①腳為調整端，②腳為輸入端，③腳為輸出端，如圖18所示。
 |
[19] 圖19所示為CW137典型應用電路。調節電位器RP可改變輸出電壓的大小，RP動臂向上移動時輸出負電壓的絕對值增大，向下移動時輸出負電壓的絕對值減小。
 |

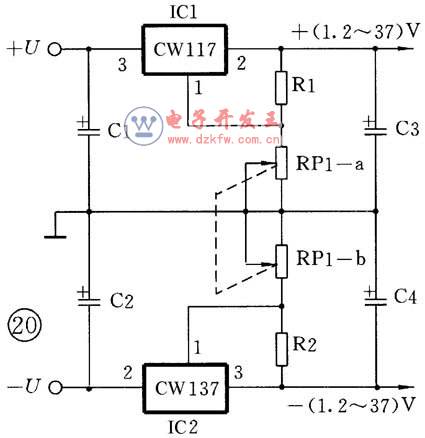

[20] 圖20為采用CW117和CW137組成的正、負對稱輸出可調的穩壓電源電路，輸出電壓±（1.2～37）V，最大輸出電流1.5A。調節雙連同軸電位器RP1，即可使正、負輸出電壓的絕對值同步變化。
