電感（inductance）是閉合回路的一種屬性，即當通過閉合回路的電流改變時，會出現電動勢來抵抗電流的改變。這種電感稱為自感（self-inductance），是閉合回路自己本身的屬性。假設一個閉合回路的電流改變，由于感應作用而產生電動勢于另外一個閉合回路，這種電感稱為互感（mutual inductance）。

　　電感以方程式表達為u=Ldi/Dt；

　　其中， u是電動勢， L是電感， i是電流， t是時間。

 差模電感

什么是電感_共模電感和差模電感的區別

　　電感對交流電是有阻礙作用的。在交流電頻率一定的情況下，電感量越大，對交流電的阻礙能力越大，電感量越小，其阻礙能力越小。另，在電感量一定的情況下，交流電的頻率越高，電感對交流電的阻礙能力也越大，頻率越低，電感對交流電的阻礙能力越小。也就是說，電感有阻止交流電通過而讓直流電通過的特性。

　　理想中的電感是一個純凈的電感，它沒有電容的成份可讓交流電通過，也沒有電阻可讓直流電通過，也沒有損耗，那么不論它的電感量大小，都可以完全阻止交流電的通過。

　　但這樣的電感是沒有的。也正因?yàn)槿绱耍�電感才得到了�?yīng)用。我們可以把電感用在整流電路中，因?yàn)椋�我們想要得到一個功率強大的直流電源，就必須利用整流電路把交流電變?yōu)槲覀冃枰�的直流電。又因�(yàn)檎�流出�?lái)的直流電并不是純凈的直流電，它含有很大的交流成份，這是我們不希望的，所以我們就可以把電感串接在整流電路中，整流出來的直流電經過電感以后，交流成份就大為減少了。而直流成分可以通過電感的電阻傳到負責上去。

　　由此可見，交流電通過電感以后，幅度變小了，幅度變小的那部分沒到哪里去，只是被阻止了，也什么也變。

　　由于成本的原因，電感不可能做的很大，所以電感對交流電的阻止能力也是有限的，從電感輸出來的直流電還是有一些交流成份，對這一部分我們所不希望有的交流成份，我們可以在電感輸出電路的后面再并接一個較大的電容，利用電容能隔斷直流、通過交流的特性，就可以把我們不希望的交流成份濾除掉。

　　共模電感和差模電感的區別
什么是電感_共模電感和差模電感的區別


共模電感和差模電感的電路圖
　　1、騷擾電磁場在線-線之間產生差模電流，在負載上引起干擾，這就是差模干擾；騷擾電磁場在線-地之間產生共模電流，共模電流在負載上產生差模電壓，引起干擾，這就是共模的地環路干擾。

　　2、抑制共模干擾的濾波電感叫共模電感；抑制差模干擾的濾波電感叫差模電感。

　　3、共模電感是雙線雙向；差模電感是單向的。

　　4、共模電感是繞在同一鐵心上的圈數相等、導線直徑相等、繞向相反的兩組線圈；差模電感是繞在一個鐵心上的一個線圈。

　　5、共模是兩個繞組分別接在零線和火線上，兩個繞組同進同出，濾除的是共模信號；差模是一個繞組 單獨接在零線和火線上的濾波電感器只能濾除差模干擾。

　　6、共模信號： 分別在零線和火線上的兩個完全相同的信號 他們都通偶合和地形成回路；差模信號：是和有用信號同樣的回路

　　7、共模電感的特點是：由于同一鐵心上的兩組線圈的繞向相反，所以鐵心不怕飽和。市場上用的最多的磁芯材料是高導鐵氧體材料。

　　差模電感的特點是應用在大電流的場合。由于一個鐵心上繞的一個線圈，當流進線圈的電流增大時，線圈中的鐵心會飽和，因此市場上用的最多的鐵心材料是金屬粉心材料。特別是鐵粉心材料（由于價格便宜）。

共模電感和差模電感識別

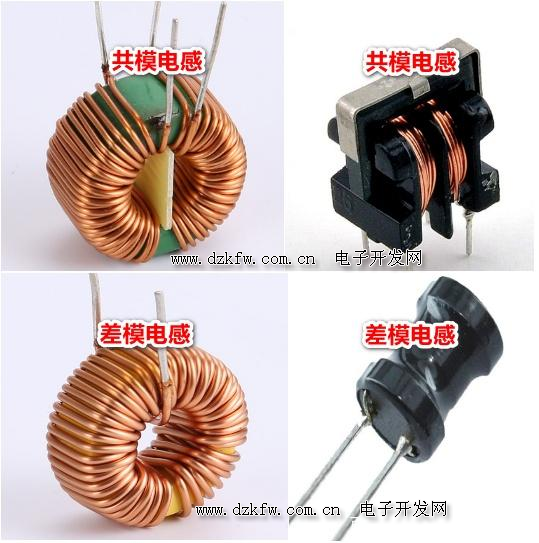

雖然兩種電感都是濾波電感，但是作用不一樣也就決定了外觀以及繞線方式會有所不一樣，對于共模電感，它是繞在同一鐵心上，并且兩個繞組的線圈直徑和圈數一樣，但是繞向方向相反，一組線圈有兩個引腳，因此共模電感會有4個引腳；而差模電感則是繞在一個鐵心上并且只有一個線圈，因此它只有2個引腳，因此可從引腳數量來區分共模電感和差模電感。如下圖

共模電感和差模電感應用

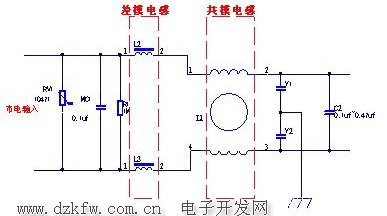

如下圖是某EMI濾波電路部分電路圖，其中L1是共模電感，它有1-4總共四個引腳，而L2和L3是差模電感，它分別有1-2兩個引腳，可以看出差模電感經過交流電源電流，這種差模電感能夠耐很大的交流電流，一般成對出現。
