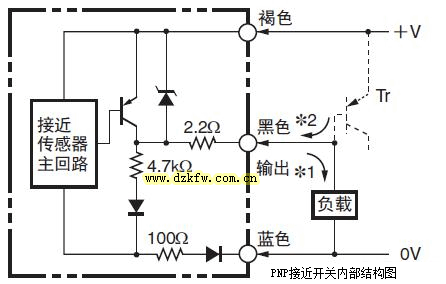

• PNP接近開關內部結構圖

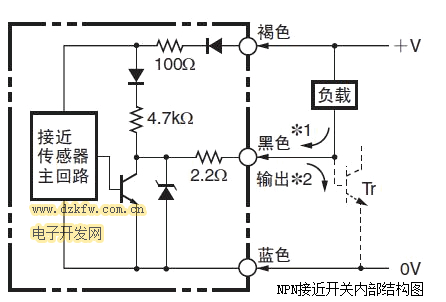

• NPN接近開關內部結構圖




看上面兩個結構圖就很清楚了：

PNP接近開關

• 沒有感應信號時：接近傳感器主回路沒有信號（即低電平），內部PNP三極管導通，輸出高電平，負載導通

• 有感應信號時：接近傳感器主回路有信號（即高電平），內部PNP三極管不導通，輸出低電平，負載不導通

NPN接近開關

• 沒有感應信號時：接近傳感器主回路沒有信號（即低電平），內部NPN三極管不導通，輸出高電平，負載不導通

• 有感應信號時：接近傳感器主回路沒有信號（即高電平），內部NPN三極管導通，輸出低電平，負載導通
