壓敏電阻的尺寸有Φ5、Φbai7、Φ10、Φ14、Φ25、Φ32等。

舉例：

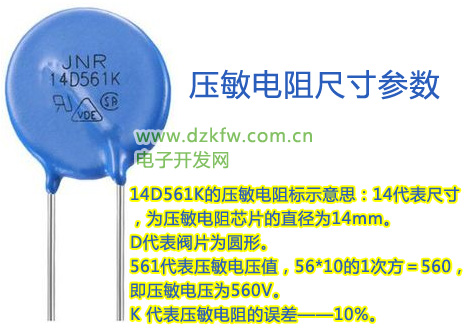

14D561K的壓敏電阻標示意思：14代表尺寸，為壓敏電阻芯片的直徑為14mm。D代表閥片為圓形。561代表壓敏電壓值，56*10的1次方＝560，即壓敏電壓為560V。K 代表壓敏電阻的誤差——10%。

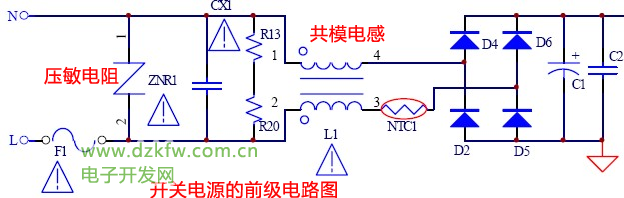

AC220V電源防雷保護電路：


AC220V電源防雷保護電路

壓敏電阻器的主要參數有：標稱電壓、電壓比、最大控制電壓、殘壓比、通流容量、漏電流、電壓溫度系數、電流溫度系數、電壓非線性系數、絕緣電阻、靜態電容等。

(1) 壓敏電壓(VARISTOR VOLTAGE)

MYG05K規定通過的電流為0.1mA，MYG07K、MYG10K、MYG14K、MYG20K標稱電壓是指通過1mA直流電流時，壓敏電阻器兩端的電壓值。

所謂壓敏電壓，即擊穿電壓或閾值電壓。指在規定電流下的電壓值，大多數情況下用1mA直流電流通入壓敏電阻器時測得的電壓值，其產品的壓敏電壓范圍可以從10-9000V不等�？筛鶕�(jù)具體需要正確選用。一般V1mA=1.5Vp=2.2VAC，式中，Vp為電路額定電壓的峰值。VAC為額定交流電壓的有效值。ZnO壓敏電阻的電壓值選擇是至關重要的，它關系到保護效果與使用壽命。如一臺用電器的額定電源電壓為220V，則壓敏電阻電壓值V1mA=1.5Vp=1.5×1.414×220V=476V，V1mA=2.2VAC=2.2×220V=484V，因此壓敏電阻的擊穿電壓可選在470-480V之間。

(2) 最大允許電壓（最大限制電壓MAXIMUM ALLOWABLE VOLTAGE）

此電壓分交流和直流兩種情況，如為交流，則指的是該壓敏電阻所允許加的交流電壓的有效值，以ACrms表示，所以在該交流電壓有效值作用下應該選用具有該最大允許電壓的壓敏電阻，實際上V1mA與ACrms間彼此是相互關聯的，知道了前者也就知道了后者，不過ACrms對使用者更直接，使用者可根據電路工作電壓，可以直接按ACrms來選取合適的壓敏電阻。在交流回路中，應當有：min(U1mA) ≥(2.2~2.5)Uac，式中Uac為回路中的交流工作電壓的有效值。上述取值原則主要是為了保證壓敏電阻在電源電路中應用時，有適當?shù)陌踩�裕度。對直流而言在直流回路中，�?yīng)當有：min(U1mA) ≥(1.6~2)Udc，式中Udc為回路中的直流額定工作電壓。在信號回路中時，應當有：min(U1mA)≥(1.2~1.5)Umax，式中Umax為信號回路的峰值電壓。壓敏電阻的通流容量應根據防雷電路的設計指標來定。一般而言，壓敏電阻的通流容量要大于等于防雷電路設計的通流容量。

(3) 通流容量( Imax(8/20us))

通流容量也稱通流量，是指在規定的條件（以規定的時間間隔和次數，施加標準的沖擊電流）下，允許通過壓敏電阻器上的最大脈沖（峰值）電流值。一般過壓是一個或一系列的脈沖波。實驗壓敏電阻所用的沖擊波有兩種，一種是為8/20μs波，即通常所說的波頭為8μs波尾時間為20μs的脈沖波，另外一種為2ms的方波。

所謂通流容量，即最大脈沖電流的峰值是環境溫度為25℃情況下，對于規定的沖擊電流波形和規定的沖擊電流次數而言，壓敏電壓的變化不超過±10％時的最大脈沖電流值。為了延長器件的使用壽命，ZnO壓敏電阻所吸收的浪涌電流幅值應小于手冊中給出的產品最大通流量。然而從保護效果出發，要求所選用的通流量大一些好。在許多情況下，實際發生的通流量是很難精確計算的，則選用2-20kA的產品。如手頭產品的通流量不能滿足使用要求時，可將幾只單個的壓敏電阻并聯使用，并聯后的壓敏電壓不變，其通流量為各單只壓敏電阻數值之和。要求并聯的壓敏電阻伏安特性盡量相同，否則易引起分流不均勻而損壞壓敏電阻。

(4) 最大限制電壓(CLAMPING VOLTAGE (MAX.))

最大限制電壓是指壓敏電阻器兩端所能承受的最高電壓值，它表示在規定的沖擊電流Ip通過壓敏電阻器兩端所產生的電壓此電壓又稱為殘壓，所以選用的壓敏電阻的殘壓一定要小于被保護物的耐壓水平Vo，否則便達不到可靠的保護目的，通常沖擊電流Ip值較大，例如2.5A或者10A，因而壓敏電阻對應的最大限制電壓Vc相當大，例如MYG7K471其Vc=775（Ip=10A時）。
