第一種電路很簡單，采用常見的三極管對稱多諧振蕩器，這種電路能通過調整RC的值改變頻率和占空比，用做指示燈振蕩器是比較合適的。按照?qǐng)D示取值，本電路的振蕩頻率約為0.78Hz。

在實際應用中兩只三極管的參數應該保持一致，型號則根據實際負載電流選擇。

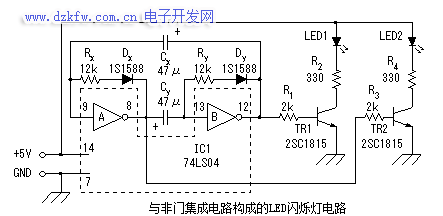

第二種電路采用了與非門集成電路74LS04，使用其中的兩個門構成多諧振蕩器，通過三極管C1815進行驅動發光二極管發亮。調整R3，R4可調整發光二極管的亮度。改變CX，CY，RX，RY的值可以改變振蕩頻率和占空比，按照?qǐng)D示的參數，振蕩頻率約為0.93Hz。

注意：74LS04這類的與非門集成電路對靜電敏感，焊接操作應注意防靜電，同時將未使用的非門輸入端接地處理。
