一、三菱PLC指示燈判意義

①輸入指示燈

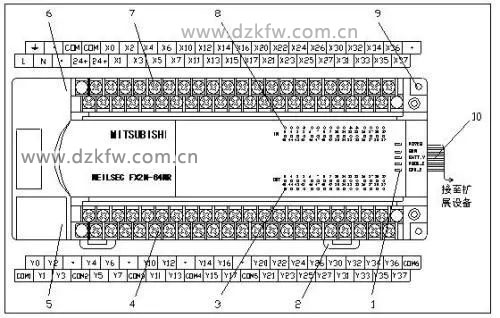

標有“IN”標記旁邊的一排指示燈為輸入信號指示燈，如圖3-1-3中的“⑤”，每一盞指示燈分別對應PLC的一個輸入信號，當對應的輸入端有信號時，該指示燈就亮，當對應的輸入端無信號時，該指示燈就熄滅。

②輸出指示燈

標有“OUT”標記旁邊的一排指示燈為輸出信號指示燈，如圖3-1-3中的“⑩”，每一盞指示燈分別對應PLC的一個輸出信號，當對應的輸出端有信號輸出時，該指示燈就亮，當對應的輸出端無信號輸出時，該指示燈就熄滅。

③型號標志

PLC中的“FX2N – 48 M R”就是PLC的型號標記，其型號各部分的含義如下：

      ①   ②③④

①為系列名稱；②為輸入和輸出點數之和，48為24點輸入24點輸出；③為單元種類，M表示基本單元，E表示輸入輸出混合擴展模塊及擴展單元，EX表示輸入專用擴展模塊，EY表示輸出專用擴展模塊；④為輸出形式，R表示繼電器輸出，T表示晶體管輸出，S表示晶閘管輸出。

④工作狀態指示燈

PLC共有四盞工作狀態指示燈，標有“POWER”的指示燈為PLC電源指示燈，當PLC接通電源時，該指示燈亮；標有“RUN”的指示燈為PLC運行指示燈，當PLC處于運行狀態時，該指示燈亮；標有“BATT.V”的指示燈為PLC內部鋰電池欠壓指示燈，當鋰電池電壓降低到需要更換時,該指示燈亮；標有“PROG•E”和“CPU•E”的指示燈為錯誤指示燈，當該指示燈閃爍時，表示內部寫入PLC的程序有錯誤，當該指示燈常亮時，表示PLC內部CPU出錯。

二、三菱PLC根據指示燈判斷故障：

1、面板上POWER燈不亮?

主機、I/O擴充機座、I/O擴充模組、特殊模組之正面均有一個 "POWER"之LED指示燈，當主機通上電源時，LED之綠色燈亮。若主機 通上電源后，此指示燈不亮，此時，請將"24＋"端子之配線拔出，若指 示燈正常亮起，表示FX2之DC負載過大，此種情況下，請不要使用 FX2 "24＋"端子之DC電源，請另行準備DC24V電源供應器。

若將"24＋"端子之配線拔出后，指示燈仍然不亮，有可能PLC內部保險 絲己經燒斷，此時請您與我們各地營業所聯絡，我們將儘快為您處理。

2、POWER燈呈閃爍狀態?

假若POWER燈呈閃爍狀態，很有可能是"24＋"端子與"COM"端子 短路，請將"24＋"端子之配線拔出，若是指示燈回復正常，那請檢查 您的線路。若指示燈依然閃爍，那很可能PLC內的POWER板己經故障 ，請您將該部PLC送回我們各地營業所，我們將儘快為您處理。

3、"BATT‧V"LED燈亮

當這個紅色LED燈亮時，表PLC內的鋰電池壽命己經快結束了(約剩 一個月)，此時請儘快更換新的鋰電池，以免PLC內的程式(當使用RAM時) 自動消失。

假若更換新的鋰電池之后，此LED燈仍然亮著，那很可 能此部PLC的CPU 板己經故障，請您將該部PLC送回我們各地營業所， 我們會儘快為您處理。

4、"PROG‧E"LED燈閃爍

一般來說，當此紅色LED燈閃時，大部份是程式回路不合理的情況 較多，另一原因亦有可能是參數設定出錯，或者是外來之雜訊干擾導致 程式內容產生變化。若您是使用掌上型書寫器(FX-20P-E)建議您檢查 D8004，再依D8004的內容檢查D8060～D8069，從D8060～D8069中可得 到一個數據，此為偵錯號碼。欲知偵錯號碼內容，請參閱"三菱可程式 控制器編程手冊！

5、"CPU‧E"LED燈亮

當"CPU‧E"LED燈亮時，有可能是以下幾種原因所造成：

（1）、PLC內部有導電性的粉塵侵入

（2）、PLC的掃瞄時超過100ms以上 (檢查D8012即可知道最長執行時間)

（3）、通電中，將RAM/EPROM/EEPROM記憶卡匣拔下。

（4）、PLC附近有雜訊干擾

若排除上述的問題，而"CPU‧E"LED燈仍然 亮著的話，此部PLC可能真的 故障了，建議您將它送回來給我們，讓我們 來幫您找出它的病因。

熱門問題：

我的PLC被人設定了密碼，怎麼辦?

假若您擁有原始程式，您只要將PLC記憶體全部消除即可。清除方法如下：

a、若您使用掌上型程式書寫器

當書寫器與PLC連接后選擇ONLINE模態，按GO鍵，螢幕會要求您打入密碼， 此時請您按SP鍵8次，再按GO鍵3次，如此一來，您的PLC就回復到出廠 時的狀態，您只要再將原始程式打入PLC即可。

b、若您使用FXN，DOS版V2.0以上版本軟體

于MODE視窗中按7，5，3，再于出現的畫面中選項，以上、下鍵選擇 "MEMORY ALL CLEAR"再按"Enter"鍵，如此，PLC內部記憶體將全部被清 除。使用者再將原始程式寫入PLC內即可。

c、若您使用FXN Windows版V1.0以上版本軟體

首先將原始程式顥示于螢幕上，將PLC置于STOP狀態，再于畫面上功能 選擇列中選PLC，再選PLC memory clear…，跳出新畫面后，將三項選項 全部圈選，再按"Enter"鍵，畫面將出現"確定"及"取消"兩選擇讓您做決定 ，此時，該做決定的您，就選"確定"，按"Enter"鍵吧!該畫面若消失了， 亦表示該PLC已回復到出廠時狀態，您可以重新寫入程式。
