順序控制繼電器SCR( Sequence Control Relay)指令對于一個復雜的控制系統，尤其是順序控制程序，由于內部的連鎖、互動關系極其復雜，用梯形圖或語句表方式編寫通常要由熟練的電氣工程師才能編制，這樣的程序如果不加注釋，其程序的可讀性會大大降低，也為調試、試運行帶來困難。

    近年來，許多PLC增加了順序控制指令，用于編制復雜的順序控制程序，利用這種方法，使初學者也很容易編寫復雜的順序控制程序。這種方法也為調試、運行帶來許多難以言傳的方便。

    西門子plc S7-200 CPU含有256個順序控制繼電器(S0.0~S31.7)用于順序控制，在順序控制或步進控制中，常常將控制過程分成若干個順序控制繼電器( SCR)段，一個SCR段有時也稱為一個控制功能步，簡稱步。每個SCR都是一個相對穩定的狀態，都有段開始，段轉移，段結束。在S7-200中，有3條簡單的SCR指令與之對應。

    1)順序控制指令

    ①段開始指令LSCR( Load Sequence Control Relay)。段開始指令的功能是標記一個SCR段（或一個步）的開始，其操作數是狀態繼電器Sx.y（范圍為：S0.0~S31.7），Sx.y是當前SCR段的標志位，當Sx.y為1時，允許該SCR段工作。

    ②段轉移指令SCRT( Sequence Control Relay Transition)。段轉移指令的功能是將當前的SCR段切換到下一個SCR段，其操作數是下一個SCR段的標志位Sx.y（如S0.1）。當允許輸入有效時，進行切換，即停止當前SCR段工作（復位），啟動下一個SCR段工作（置位）。

    ③段結束指令SCRE( Sequece Control Relay End)。段結束指令的功能是標記一個SCR段（或一個步）的結束。段結束指令和段開始指令必須成對出現，否則無法下載程序。

    順序控制指令的格式如圖4-64所示。

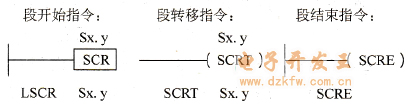

    圖4-64    順序控制指令

    2) SCR指令的特點

    ①SCR指令的操作數（或編程元件）只能是狀態繼電器Sx.y；反之，狀態繼電器S可應用的指令并不僅限于SCR，它還可以應用LD、LNN、A、AN、O、ON、=、S、R等指令。

    ②1個狀態繼電器Sx.y作為SCR段標志位，可以用于主程序、子程序或者中斷程序中，但是只能使用1次，不能重復使用。

    ③在一個SCR段中，禁止使用循環指令FOR/NEXT、跳轉指令JMP/LBL和條件結束指令END。

    3)狀態流程圖。狀態流程圖是用狀態繼電器（即S繼電器）代表工程中的工序，一個工序的任務就是一個狀態的控制過程（即一步），確定每步的啟動條件和轉換條件。每個獨立的步分別用方框表示，根據動作順序用箭頭將各個方框連接起來，在相鄰的兩步之間用短橫線表示轉換條件。在每步的右邊畫上要執行的控制程序。一個工序的完成就意味著一個狀態的結束，另一狀態的開始。

    在大中型PLC中，可直接使用S7-GRAPH語言處理比較復雜的順序控制或步進控制問題。而在小型PLC的程序設計中，對于大量遇到的順序控制或步進控制問題，如果能采用狀態流程圖的設計方法，再使用步進指令將很容易地轉化成梯形圖程序，就可完成比較復雜的順序控制或步進控制任務。

    【例4-28】  圖4-65是一個單一流程狀態轉移圖轉化成梯形圖的例子。系統初始進入S0.0，當S0.0=1時，系統進入S0.0段，在這一程序段中，使Q0.1輸出1，使Q0.2置位。當I0.1=1時，狀態由S0.0轉為S0.1（S0.0先復位，S0.1再置位）。

    注意：

    ①用OUT指令輸出只能在本程序段內保持（即只在本工序有輸出），為了能在段外也有輸出，應該使用置位指令S，但一定要有復位指令R配合使用。

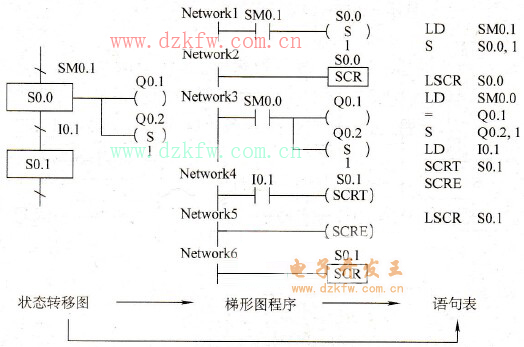

    圖4-65    單一流程編程方法

    ②段內輸出一般直接用常開點( SM0. 0)控制，不再設置其他條件，否則即使進入該步也不會有輸出。

    ③是段轉移指令使本步復位，而不是段結束指令。所以應該注意各語句的先后位置，應該是：段開始，段輸出，段轉移，段結束。

    ④狀態轉移圖可以轉化成梯形圖程序，也可以直接寫成語句表程序，梯形圖程序需要畫到6個網絡里，而語句表程序都寫到1個網絡里也能編輯運行。所以建議直接轉化成語句表來編輯運行，會減少大量的輸入、調試時間。

    4)多流程順序控制的步進指令編程方法

    在順序控制中，任何復雜的控制流程都可以分解為以下幾種基本組合形式。

    ①單一流程編程方法。單一流程由一系列相繼執行的工步組成。每一工步的后面只能接一個轉移條件；而每一轉移條件之后僅有一個工步，其結構及轉化成梯形圖及語句表的方法如圖4-65所示，分析見例4-27。

    ②選擇分支結構。從多個分支流程中選擇某一個分支，稱為選擇分支，同一時刻只允許選擇一個分支。如圖4-66a示例，若S1.0動作時，一旦I0.1接通，動作狀態就向S1.1轉移，則S1.0變?yōu)?狀態；此后即使I0.0閉合，S2.0也不動作。分支結束稱為匯合，任一分支流程結束時的轉移條件成立（I0.2或I0.4接通），均可轉移到匯合狀態S1.3。

    在將選擇分支轉化成梯形圖及語句表時應注意以下幾點：

    ·各個程序段中的操作應根據實際工程要求去編輯，在梯形圖中應處在各段的段開始( LSCR)和段轉移(SCRT)之間，用常開點(SM0.0)控制。本圖中省略了這方面的編程內容。

    ·該種結構最需注意的是選擇分支開始的梯形圖轉化，當S1.0動作時，下一步有可能轉移到S1.1或S2.0，所以在S1.0段編程時，要有兩個段轉移指令，然后才是段結束指令。

    ·多個選擇分支應按著從左到右的順序轉化為梯形圖，當左邊支路按著順序結構轉化方法編輯完成后，才轉化右邊支路。

    ·將每個支路的結束段（S1.2和S2.0）的段轉移(SCRT)的目標段都指向匯合處(S1.3)，則完成了選擇結構匯合點的轉化。

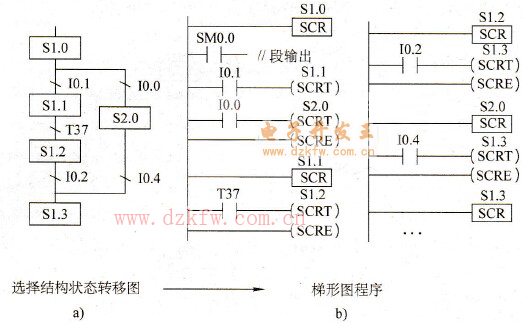

    圖4-66    選擇分支結構編程方法

    ③并行分支的開始與匯合。滿足某個條件后導致幾個分支同時動作，稱為并行分支。如圖4-67a示例中，若S1.0動作時，I0.1一接通，S1.1和S1.4就同時接通，并按各自分支的條件向下轉移，待各分支流程的動作全部結束時，若I0.3接通，匯合狀態S2.0動作，同時將S1.2和S1.6全部復位。為了強調轉移的同步實現，分支開始和匯合處的水平連線用雙線表示。各個程序段中的操作應根據實際工程要求去編輯，本圖中省略了這方面的編程內容。

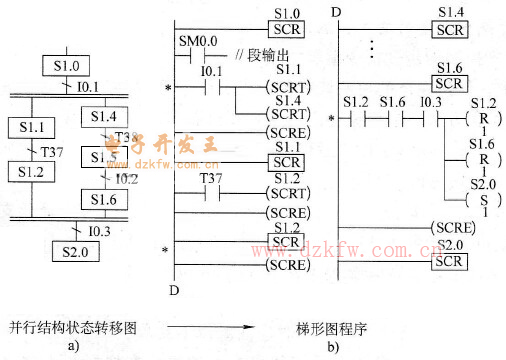

    圖4-67    并行結構編程方法

    在將并行結構轉化成梯形圖及語句表時應注意以下幾點：

    ·首先需要注意的是并行分支的開始的轉化，在S1.0程序段當I0.1接通時，同時激活S1.1和S1.4，如圖4-67b的第一個“*”所示。

    ·如果系統有n條并行支路，在前n-1條支路的結束段不要使用段轉移指令使該段復位，但要有段結束指令（格式需要），如圖4-67b的第二個“*”所示。

    ·并行分支結束要求必須保證全部并行支路均已完成，且并行結束條件接通(I0.3=1)，才能使各并行支路結束段同時復位，同時置位并行匯集段（采用R、S指令）。如圖4-67b的第三個“*”所示。

    ④跳轉與循環。跳轉與循環是選擇分支的一種特殊形式。圖4-68a的示例中，在S1.0動作時，若轉移條件I0.3接通，將跳過S1.1去執行S1.2，這種情況為正向跳轉；當順序執行完S1.2和S1.3后，I0.4仍未閉合，將返回去再執行S1.2和S1.3，直到I0.4閉合后，才轉向下一步S1.4，這時為逆向跳轉。S1.4完成后，若I0.5閉合，將轉移到初始步S1.0，開始新一個工作循環。

    由圖4-68可以看出，將跳轉與循環結構的狀態轉移圖轉化為梯形圖是非常簡單的，是單一流程和選擇分支的組合，其中正跳轉、逆跳轉及循環的轉化方法如圖4-68b的標注處。

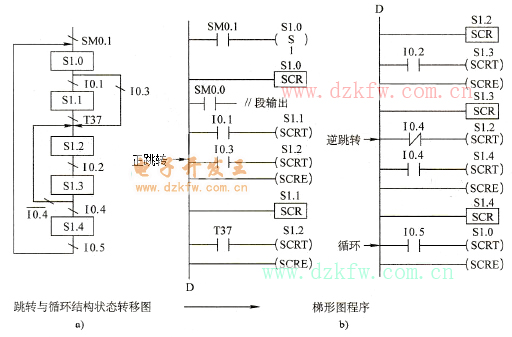

    圖4-68    跳轉與循環的編程方法

    【例4-29】  步進控制指令應用舉例。

    控制要求：

    控制3臺電動機M1(Q0. 0)、M2( Q0.1)、M3(Q0. 2)的起動/停止，要求依次延時順序起動/逆序停止3臺電動機，即按下起動按鈕(I0.0)后，M1立即起動，延時3s起動M2，再延時4s起動M3；按下停止按鈕(I0.1)后，M3立即停止，延時4s停止M2，再延時3s停止M1。

    如果在起動的過程中，想終止起動過程，按下停止按鈕，也要求逆序停車。例如在M1、M2已經起動，M3還沒起動時，按下停止按鈕，則終止起動過程，并立即停止M2，延時3s停止M1。

    分析：

    ①系統要求延時起動，延時停車，所以必須在步進控制中用到延時，為了節省系統資源及便于調試、監控，可以將相同設定值的延時段采用一個定時器來完成，即只用兩個定時器（T37為3s定時器，T38為4s定時器）。

    ②PLC運行初試(SM0.1 =1)，應使第一步（初始化步）置位，其他系統工作步復位。目的是即使中途切斷程序的運行（斷電、PLC停止運行），下次再運行時，仍然能保證系統能從頭開始工作。

    ③由于允許在起動過程中終止起動過程，并要求逆序停車，所以系統的狀態流程圖應含有跳轉結構。由于系統停車后必須回到初試狀態，準備下次起動，所以應包含循環部分。根據控制要求繪制的步進控制狀態流程圖如圖4-69a所示。

    ④由于將延時時間相同的時間段采用一個定時器來控制，所以在將狀態轉移圖轉化成梯形圖或語句表時，必須使定時器在段外編程（可以放置在程序的結尾處），將所有啟用該

定時器的段（狀態繼電器S）并聯后來控制定時器的運行。對應的語句表如圖4-69b所示。

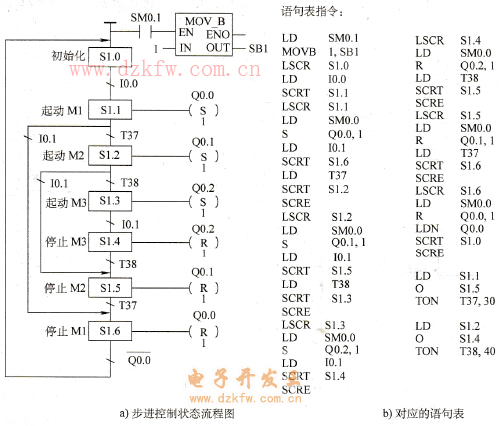

    圖4-69    步進控制應用舉例
