今天給大家分享的是關于三菱FX2N系列PLC的接線圖實例，主要分為以下三個方面來進行講解：

一、外電源連接接線

二、輸入電路連接接線

三、輸出電路連接接線

一、外電源接線

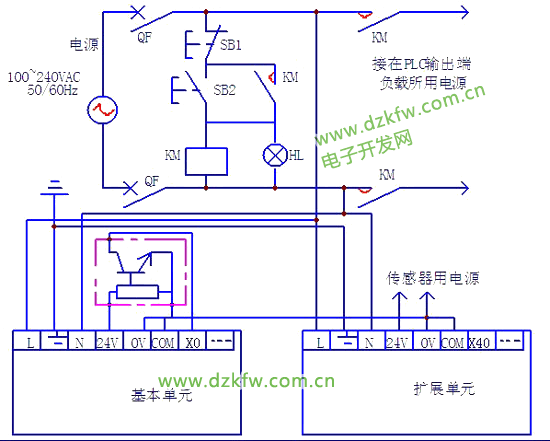

1、交流電源供電

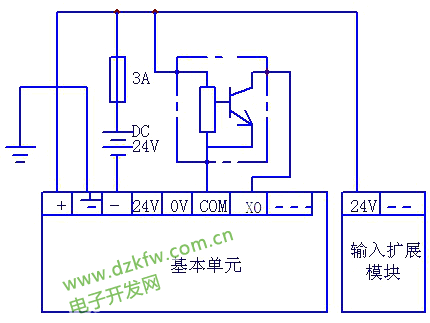

2、直流電源供電

需要注意的是：

① 基本單元和擴展單元的交流電源要相互連接，接到同一交流電源上，輸入公共端S/S（COM）也要相互連接。基本單元和擴展單元的電源必須同時接通與斷開。

② 基本單元與擴展單元的+24V輸出端子不能互相連接。

③ 基本單元和擴展單元的接地端子互相連接，由基本單元接地。用截面大于2mm2電線在基本單元的接地端子上按第3種方式（接地電阻≤100Ω）接地，但不能與強電系統共接地。

④ 為防止電壓降低，建議電源使用截面2mm2以上的電線，電線要絞合使用，并且由隔離變壓器供電。有的在電源線上加入低通濾波器，把高頻噪音濾除后再給可編程控制器供電。應把可編程控制器的供電線路與大的用電設備或會產生較強干擾的用電設備（如可控硅整流器弧焊機等）的供電線路分開。⑤直流供電的PLC，其內部24V輸出不能采用。

二、輸入電路接線

1、有源開關量連接

如光電開關等傳感器開關器件，其輸入部分接直流電源（可接PLC的內部24V輸出電源），其輸出部分接在輸入端子和輸入公共端子兩點之間。

2、無源開關量連接

無源開關量接在輸入端子和輸入公共端子兩點之間。

三、輸出電路接線

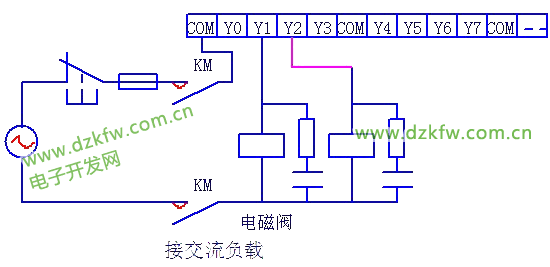

1、繼電器輸出

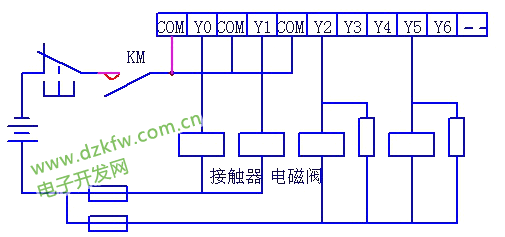

2、晶體管輸出

需要注意的是：

① 不要對空端子接線。

② 對繼電器輸出，第4點應使用一只5~15A的熔斷器，對晶體管輸出，第4點應使用一只1~2A的熔斷器。

③ 為實現緊急停止，可使用PLC的外部開關切斷負載。

④ 使用晶體管輸出或可控硅輸出時，由于漏電流，可能產生輸出設備的誤動作，這時應在負載兩端并聯一個泄放電阻。泄放電阻的電阻值：R<VON/I （kΩ）。式中VON為負荷的ON電壓（V），I為輸出漏電流（mA）。

⑤ 在輸出端接感性負載（如電磁繼電器、電磁閥等）時，應在負載兩端并聯一個阻容回路或二極管。二極管的陰極與電壓正端連接。對直流負載可以在負載線圈兩端并聯二極管來抑制；對于交流負載，可以在負載線圈兩端并聯一個阻容回路來吸收。圖中二極管V的反向耐壓為負載電壓的3倍以下，平均整流電流為1A。對阻容回路，電阻R的阻值為50Ω，電容C的電容值為0.47µF，電壓為500V。

各類PLC的輸入電路大致相同，通常有三種類型。一種是直流12～24V輸入，另一類是交流100～120V、200～240V輸入，第三類是交直流輸入。外界輸入器件可以是無源觸點或是有源的傳感器輸入。這些外部器件都要通過PLC端子與PLC連接，都要形成閉合有源回路，所以必須提供電源。

1 無源開關的接線

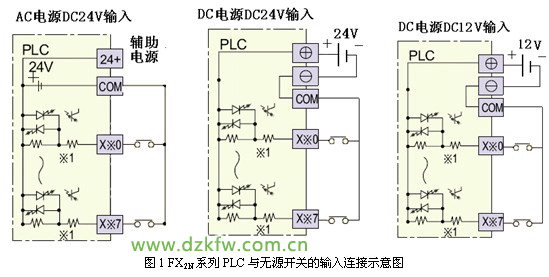

FX2N系列PLC只有直流輸入，且在PLC內部，將輸入端與內部24V電源正極相連、COM端與負極連接，參見圖1所示。這樣，其無源的開關類輸入，不用單獨提供電源。這與其它類PLC有很大區別，在今后使用其它PLC時，要注意仔細閱讀其說明書。

2 接近開關的接線

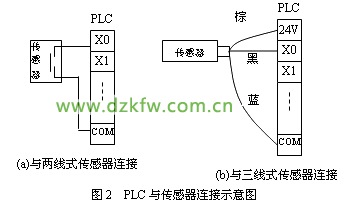

接近開關指本身需要電源驅動，輸出有一定電壓或電流的開關量傳感器。開關量傳感器根據其原理分有很多種，可用于不同場合的檢測，但根據其信號線可以分成三大類：兩線式、三線式、四線式。其中四線式有可能是同時提供一個動合觸點和一個動斷觸點，實際中只用其中之一；或者是第四根線為傳感器校驗線，校驗線不會與PLC輸入端連接的。因此，無論那種情況都可以參照三線式接線。圖2為PLC與傳感器連接的示意圖。

兩線式為一信號線與電源線。三線式分別為電源正、負極和信號線。不同作用的導線用不同顏色表示，這種顏色的定義有不同的定義方法，使用時參見相關說明書。圖2（b）中所示為一種常見的顏色定義。信號線為黑色時為動合式；動斷式用白色導線。

圖示傳感器為NPN型，是常用的形式。對于PNP型傳感器與PLC連接，不能照搬這種連接，要參考相應的資料。

3 旋轉編碼器的接線

旋轉編碼器可以提供高速脈沖信號，在數控機床及工業控制中經常用到。不同型號的編碼器輸出的頻率、相數也不一樣。有的編碼器輸出A、B、C三相脈沖，有的只有兩相脈沖，有的只有一相脈沖（如A相），頻率有100 Hz、200Hz、1k Hz、 2k Hz 等。當頻率比較低時，PLC可以響應；頻率高時，PLC就不能響應，此時，編碼器的輸出信號要接到特殊功能模塊上，FX2N-11C如采用FX2N-11HC高速計數模塊。

下圖為FX2N型PLC與OMRON的E6A2-C系列旋轉編碼器的接口示意圖。
