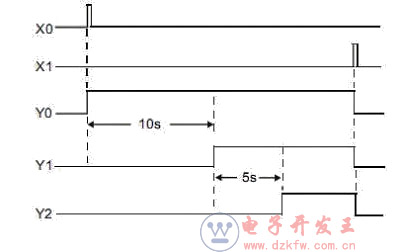

plc時序圖

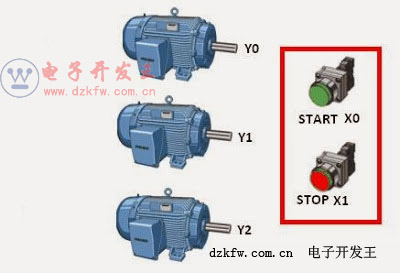

PLC輸入時所需的數
X1 – 啟動開關。
X2 – 停止開關。
PLC輸出所需的數
Y0 – 油馬達
Y1 – 主電機
Y2 – 輔助電機


PLC定時器所需的數
T0 – 10秒定時器，100毫秒時基。 （請參閱定時器K100預置值）
T1 – 5秒計時器，100毫秒時基。 （請參閱定時器K50預設值）


plc編程梯形圖
PLC編程梯形圖描述
當按下啟動按鈕，常開觸點X0被激活，Y0啟動并鎖定，油泵電機啟動潤滑系統，同時，[TMR T0 K100]被執行，當T0達到10s 設定值，常開觸點TO 打開。
當常開觸點T0打開，Y1打開并鎖定，主電機啟動。T0定時器停止，同時，[TMR T1 K50] 執行，當T1達到設定值，常開觸點T1打開。
當常開觸點T1打開，Y2打開并鎖定，啟動輔助電機，T1停止。
當按下停止按鈕，常閉觸點X1激活，Y0 Y1 Y2 關閉。油泵電機，主電機，輔助電機停止工作。
