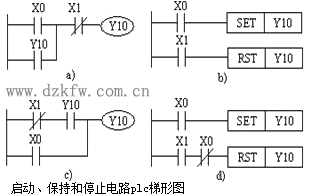

會員注冊實現Y10的啟動、保持和停止的四種梯形圖如圖所示。這些梯形圖均能實現啟動、保持和停止的功能。X0為啟動信號，X1為停止信號。圖a、c是利用Y10 常開觸點實現自鎖保持，而圖b、d是利用SET、RST指令實現自鎖保持。
啟動、保持和停止電路plc梯形圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2017-12-11
Tags：啟動,保持,停止電路,plc梯形圖
