1.1 protel 99 se電路板設計步驟
　　一般而言，設計電路板最基本的過程可以分為三大步驟。

1. 電路原理圖的設計
   電路原理圖的設計主要是protel 99 se的原理圖設計系統（Advanced Schematic）來繪制一張電路原理圖。在這一過程中，要充分利用protel 99 se所提供的各種原理圖繪圖工具、各種編輯功能，來實現我們的目的，即得到一張正確、精美的電路原理圖。
2. 產生網絡表
   網絡表是電路原理圖設計（SCH）與印制電路板設計（PCB）之間的一座橋梁，它是電路板自動的靈魂。網絡表可以從電路原理圖中獲得，也可從印制電路板中提取出來。
3. 印制電路板的設計
   印制電路板的設計主要是針對protel 99 se的另外一個重要的部分PCB而言的，在這個過程中，我們借助protel 99 se提供的強大功能實現電路板的版面設計，完成高難度的等工作。

1.2 繪制簡單電路圖
　　1.2.1 原理圖設計過程
　　原理圖的設計可按下面過程來完成。

1. 設計圖紙大小
   　首先要構思好零件圖，設計好圖紙大小。圖紙大小是根據電路圖的規模和復雜程度而定的，設置合適的圖紙大小是設計好原理圖的第一步。
2. 設置protel 99 se/Schematic設計環境
   　包括設置格點大小和類型，光標類型等等，大多數參數也可以使用系統默認值。
3. 旋轉零件
   　用戶根據電路圖的需要，將零件從零件庫里取出放置到圖紙上，并對放置零件的序號、零件封裝進行定義和設定等工作。
4. 原理圖布線
   　利用protel 99 se/Schematic提供的各種工具，將圖紙上的元件用具有電氣意義的導線、符號連接起來，構成一個完整的原理圖。
5. 調整線路
   　將初步繪制好的電路圖作進一步的調整和修改，使得原理圖更加美觀。
6. 報表輸出
   　通過protel 99 se/Schematic提供的各種報表工具生成各種報表，其中最重要的報表是網絡表，通過網絡表為后續的電路板設計作準備。
7. 文件保存及打印輸出
   　最后的步驟是文件保存及打印輸出。

原理圖的設計流程圖如下圖1-1所示。

圖1－1原理圖設計流程

    1.2.2 新建一個設計庫

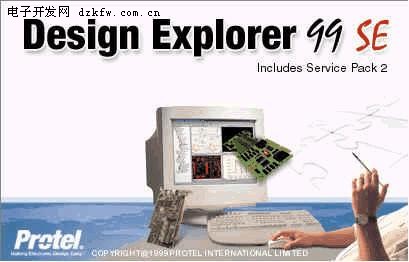

　�。�1）啟動Protel 99 se，出現以下啟動界面，如圖1－2所示。

圖1－2　啟動界面

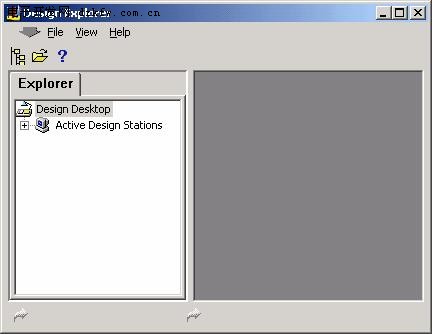

　　啟動后出現的窗口如下圖1-3所示。

圖1－3　啟動后的窗口

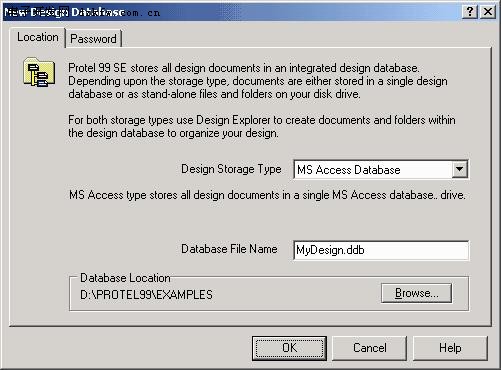

　�。�2）選取菜單File/New來新建一個設計庫，出現如下圖1－4對話框。
　　Database File Name處可輸入設計庫存盤文件名，點擊Browse...改變存盤目錄。

圖1－4　新建設計庫對話框

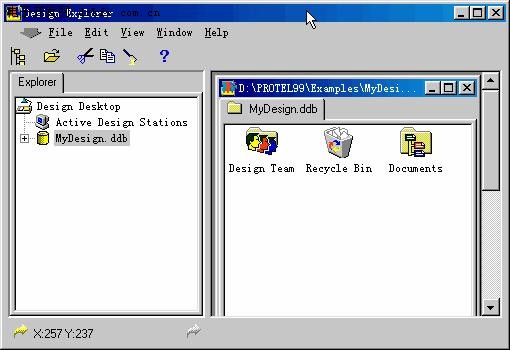

　　如果您想用口令保護您的設計文件，可點擊Password選項卡，再選Yes并輸入口令，點擊OK按鈕后，出現如圖1－5主設計窗口。

圖1－5　主設計窗口

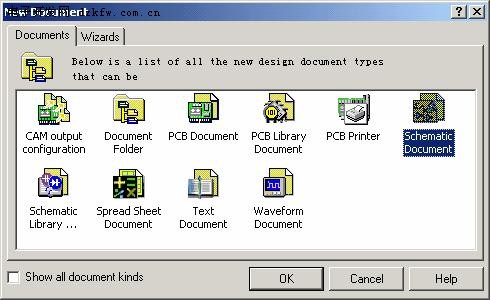

　�。�3）選取File/New...打開New Document對話框，如圖1－6，選取Schematic Document建立一個新的原理圖文檔。

圖1－6　新建文檔對話框

1.2.3 添加元件庫
　　在放置元件之前，必須先將該元件所在的元件庫載入內存才行。如果一次載入過多的元件庫，將會占用較多的系統資源，同時也會降低應用程序的執行效率。所以，通常只載入必要而常用的元件庫，其它特殊的元件庫當需要時再載入。
　　添加元件庫的步驟如下：
　�。�1）雙擊設計管理器中的Sheet1.Sch原理圖文檔圖標，打開原理圖編輯器。

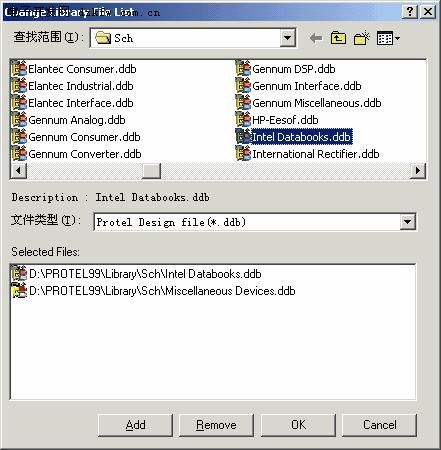

　�。�2）點擊設計管理器中的Browse Sch選項卡，然后點擊Add/Remove按鈕，屏幕將出現如圖1-7所示的“元件庫添加、刪除”對話框。

圖1－7　“元件庫添加/刪除”對話框

　�。�3）在Design Explorer 99\Library\Sch文件夾下選取元件庫文件，然后雙擊鼠標或點擊Add按鈕，此元件庫就會出現在Selected Files框中，如上圖1－7所示。
　�。�4）然后點擊OK按鈕，完成該元件庫的添加。

1.2.4 添加元件
　　由于電路是由元件（含屬性）及元件間的邊線所組成的，所以現在要將所有可能使用到的元件都放到空白的繪圖頁上。
　　通常用下面兩種方法來選取元件。
　　1. 通過輸入元件編號來選取元件

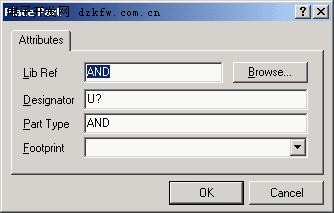

　　做法是通過菜單命令Place/Part或直接點擊電路繪制工具欄上的按鈕，打開如圖1－8所示的“Place Part”對話框，然后在該對話框中輸入元件的名稱及屬性，如圖1－8所示。

圖1－8　輸入元件的編號及屬性

　　Protel 99se的Place Part對話框包括以下選項。
　�。�1）Lib Ref　在元件庫中所定義的元件名稱，不會顯示在繪圖頁中。
　�。�2）Designator　流水序號。
　�。�3）Part Type　顯示在繪圖頁中的元件名稱，默認值與元件庫中名稱Lib Ref一致。
　　（4）Footprint　包裝形式。應輸入該元件在PCB庫里的名稱。
　　放置元件的過程中，按空格鍵可旋轉元件，按下X或Y可在X方向或Y方向鏡像，按Tab鍵可打開編輯元件對話框。

　　2. 從元件列表中選取
　　添加元件的另外一種方法是直接從元件列表中選取，該操作必須通過設計庫管理器窗口左邊的元件庫面板來進行。

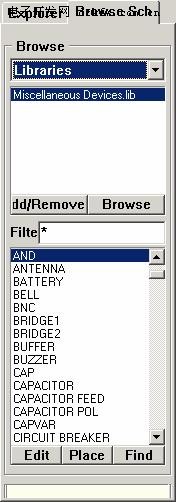

　　下面示范如何從元件庫管理面板中取一個與門元件，如圖1－9所示。首先在面板上的Library欄中選取Miscellaneous Devices.lib，然后在Components In Library欄中利用滾動條找到AND并選定它。接下來單擊Place按鈕，此時屏幕上會出現一個隨鼠標移動的AND符號，按空格鍵可旋轉元件，按下X 或Y可在X方向或Y方向鏡像，按Tab鍵可打開編輯元件對話框。將符號移動到適當?shù)奈恢煤髥螕羰髽?biāo)左鍵使其定位即可。

圖1－9　選取元件

1.2.5 編輯元件
　　 Schematic中所有的元件對象都各自擁有一套相關的屬性。某些屬性只能在元件庫編輯中進行定義，而另一些屬性則只能在繪圖編輯時定義。

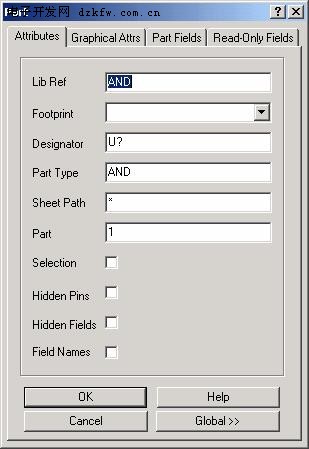

　　在將元件放置到繪圖頁之前，此時元件符號可隨鼠標移動，如果按下〖TAB〗就可打開如圖1－10所示的Part對話框。

圖1－10　Part對話框

　　“Attributes”選項卡中的內容較為常用，它包括以下選項。
　�。�1）Lib Ref　在元件庫中定義的元件名稱，
