一.布線方面的高級設置

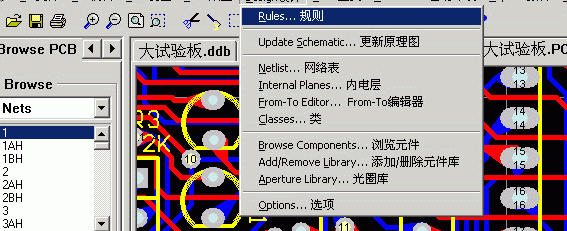

1.如何進入PCB的這個布線規則選項:

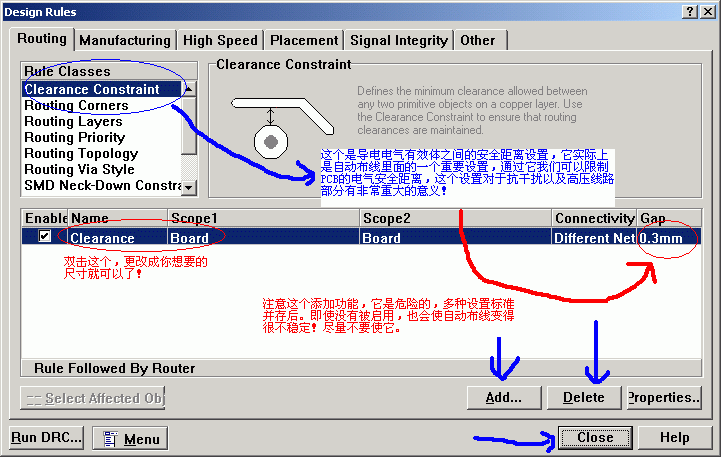

2.電氣安全距離的設置

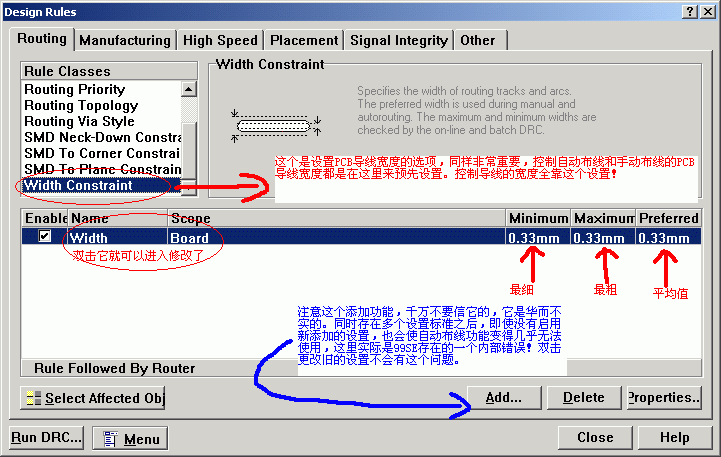

3.導線寬度的設置

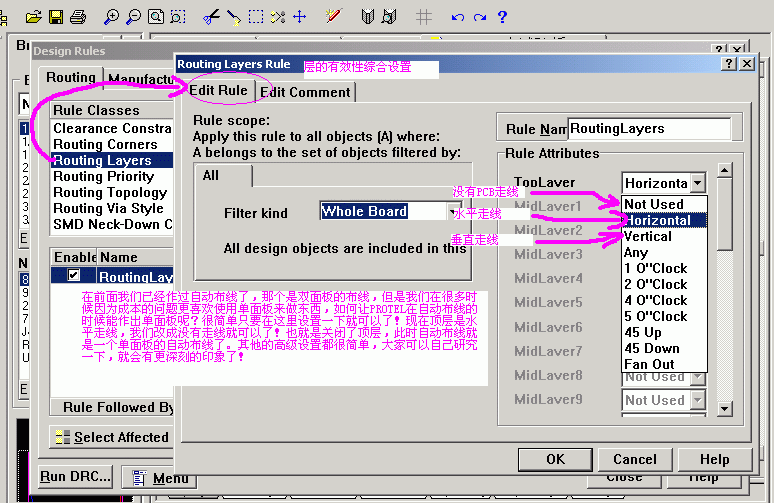

4.學會了設置圖層就可以做單面板以及多層板,而不只是雙面板

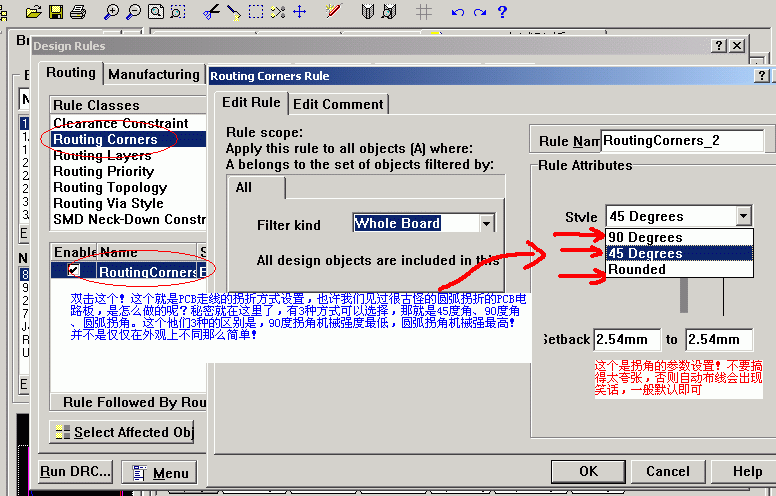

5.布線中線段拐角方式的設置

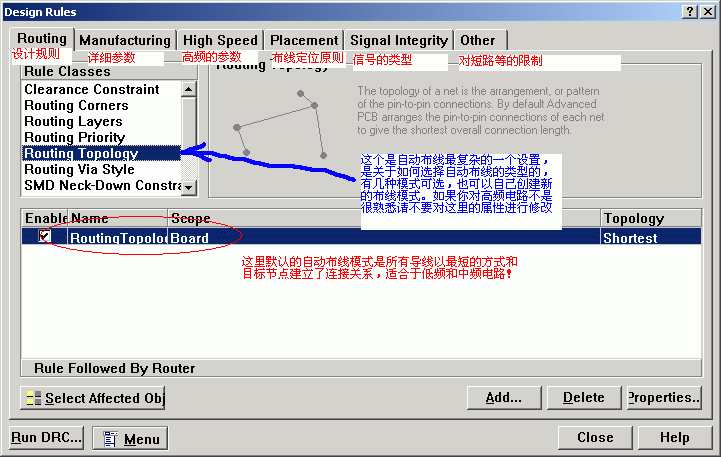

6.布線類型的選擇

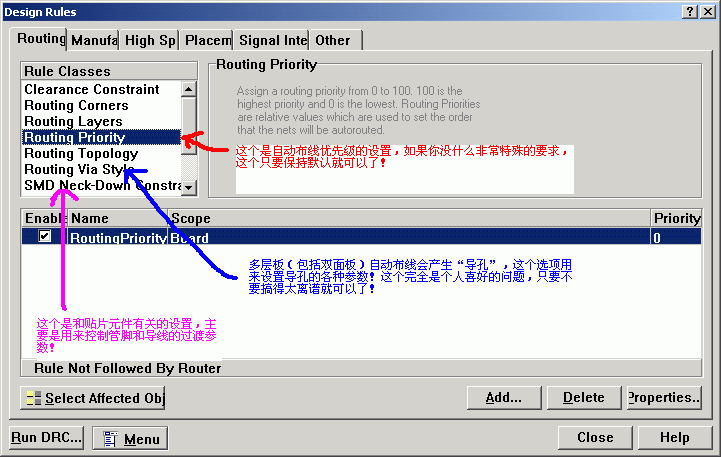

7.一些其他的設置

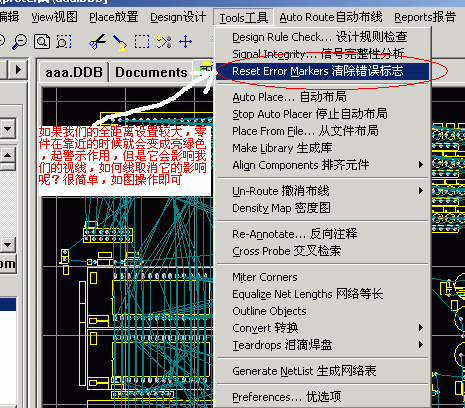

8.最后再學學如何清除錯誤標志
