在win7下安裝protel99se會出現無法添加原理圖庫,元件庫的情況,解決辦法如下

在修改ADVSCH99SE.INI和ADCPCB99SE.INI前要退出protel，因?yàn)閜rotel退出時會修改這兩個文件！！

sch庫的添加可以分為兩種，比較常見的是網上說的修改C:\Windows\Advsch99se.ini的方法，具體如下

     protel99se在win7下安裝無法添加原理圖庫和元件庫 方法一：
修改ADVSCH99SE.INI

       用記事打開ADVSCH99SE.INI文件,在[Change Library File List]下找到File0,等號后面的的內容就是默認已經添加的庫。要添加多個庫就在在File0后面添File1,File2..依次類推,但注意最后修改File0上面的Count屬性,如果你添了四個庫,就把它的值改為4。如下改可行：TypeCount=2

Count=4

File0=d:\Program Files\Design Explorer 99 SE\Library\Sch\Miscellaneous Devices.ddb

File1=d:\Program Files\Design Explorer 99 SE\Library\Sch\Protel DOS SchemaTIc Libraries.ddb

File2=d:\Program Files\Design Explorer 99 SE\Library\Sch\Intel Databooks.ddb

File3=d:\Program Files\Design Explorer 99 SE\Examples\Backup of AT89C2051.Lib

      保存退出編輯。需要注意，這里TypeCount=2這一句不要修改！

   protel99se在win7下安裝無法添加原理圖庫和元件庫人方法二：

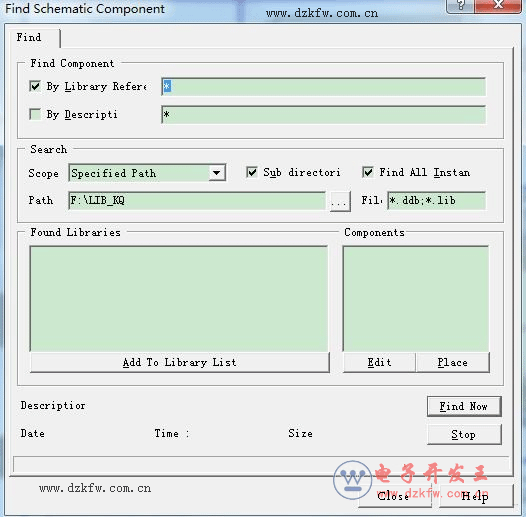

利用原理圖Find Component功能

在Path下指定庫文件所在的路徑，點擊Find Now會在FoundLibarias里列出所有找到的庫文件，選擇需要添加的庫，點擊Add To Libaray List添加即可。

PCB庫的添加

        win7下安裝protel99se后再 C:\Windows下找不到Advpcb99se.ini，不是沒有安裝這個文件，而是這個文件被安裝到了用戶目錄下面去了(C:\Users\(自己的用戶名)\AppData\Local\VirtualStore\Windows)，將這個文件復制到C:\windowns下。修改這個文件，如下內容

Count=2

File0=D>MSACCESS:$RP>d:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>PCB Footprints.lib$ID>-1$ATTR>0$E>PCBLIB$STF>

File1=D>MSACCESS:$RP>F:\F:\LIB_KQ$RN>LIB-CXQ.Ddb$OP>$ON>MyPCBLib.LIB$ID>41$ATTR>0$E>PCBLib$STF>

保存退出即可。

注意PCB庫文件有一個ID值，每一個文件的ID都不同，一般方法是從XP里面的這個文件里去獲取。當然也有最簡單的方法，那就是在DDB文件里，lib文件直接放在最頂層，不要放在任何文件里，這樣的話這個ID就是-1(Protel自帶的元件庫這個值都是-1就是這個原因吧)。這個方法不一定可靠，但是目前還沒發現出錯，加載不了的。

注意：如果改的是C:\windowns下面的advpcb99se.ini那么就只有以管理員權限運行才加載那些庫，這樣在平時使用會覺得挺麻煩。解決辦法就是修改C:\Users\(用戶名)\AppData\Local\VirtualStore\Windows下的advpcb99seini，這樣就不需要管理員權限運行了。(因?yàn)槠胀ㄟ\(yùn)行時就是從用戶目錄下加載的這個文件)。

通過以上的方式，經過小編的測試，是可以解決win7下的protel99se安裝問題的，還有問題請?jiān)谖恼孪旅嬖u(píng)論留言，我們一起再測試。
