以LC諧振電路作為選頻環節的正弦波振蕩電路，統稱LC正弦波振蕩電路。這類振蕩電路能產生幾十kHz直到幾百MHz的正弦波信號，在高頻電路中用得比較多。

LC振蕩電路又分為變壓器反饋式、電感反饋式和電容反饋式三種，變壓器反饋式又稱互感反饋式振蕩電路。

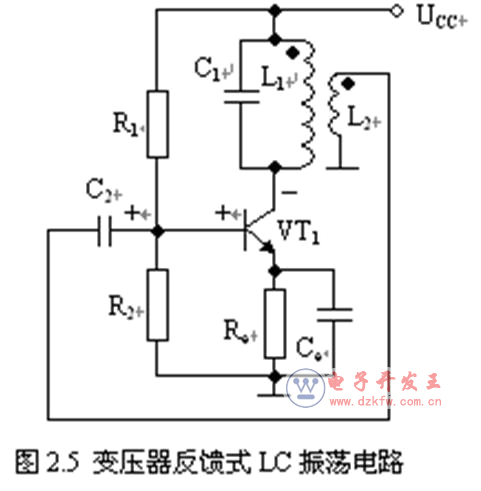

一、變壓器反饋式LC振蕩電路

電路組成

VT1接成共射極放大電路，集電極負載是電容C1和電感L1組成并聯諧振回路。

工作原理

反饋電壓通過電感L1和L2的互感耦合經電容到基極，形成正反饋。

振蕩頻率

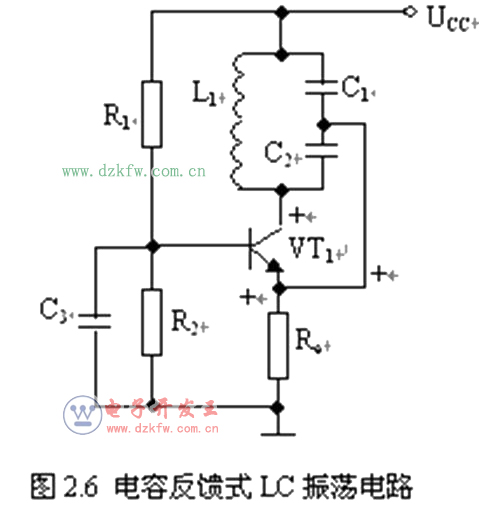

二、電容反饋式振蕩電路

1、電容三點式振蕩電路之一

電路組成

 VT1屬共基極放大電路, LC諧振回路兩個串聯電容C1、C2接晶體管的三個極。

工作原理

屬電容三點式振蕩電路

振蕩頻率

2、電容三點式振蕩電路之二

電路組成

VT1接成共射極形式。

工作原理

電容三點式振蕩電路

振蕩頻率

3、改進型三點式振蕩電路

前述三點式振蕩電路存在問題：

極間電容和雜散電容形成的輸入輸出電容Ci和Co 限制了頻率的提高。

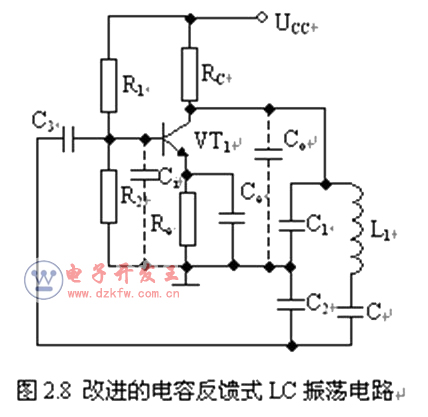

改進電路

電感支路串入一個小容量的電容C

頻率決定于電容C，幾乎與C1、C2無關。C小，頻率就可以提高。

3、實用三點式振蕩電路

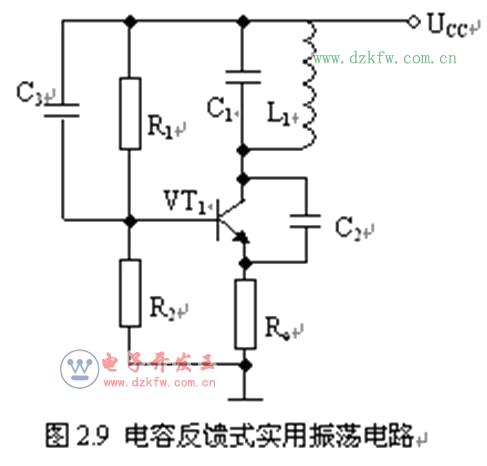

無繩電話的電容三點式正弦波振蕩電路，其中電容C1=15pF，C2=5.6pF，C3=4700pF,電阻R1=10kΩ，R2=1.8 kΩ，Re=330Ω，三極管VT1的型號為9018，所產生的正弦波頻率在88～108MHz之間。
