溫度的檢測與控制實訓
用PLC構成溫度的檢測和控制系統，接線圖及原理圖如圖7-40，7-41所示。
1. 控制要求
溫度控制原理：通過電壓加熱電熱絲產生溫度，溫度再通過溫度變送器變送為電壓。加熱電熱絲時根據加熱時間的長短可產生不一樣的熱能，這就需用到脈沖。輸入電壓不同就能產生不一樣的脈寬，輸入電壓越大，脈寬越寬，通電時間越長，熱能越大，溫度越高，輸出電壓就越高。
 PID閉環控制：通過PLC+A/D+D/A實現PID閉環控制，接線圖及原理圖如圖7-40，7-41所示。比例，積分，微分系數取得合適系統就容易穩定，這些都可以通過PLC軟件編程來實現。
2. 程序設計
    如圖7-42所示梯形圖模擬量模塊以EM235或EM231+EM232為例。

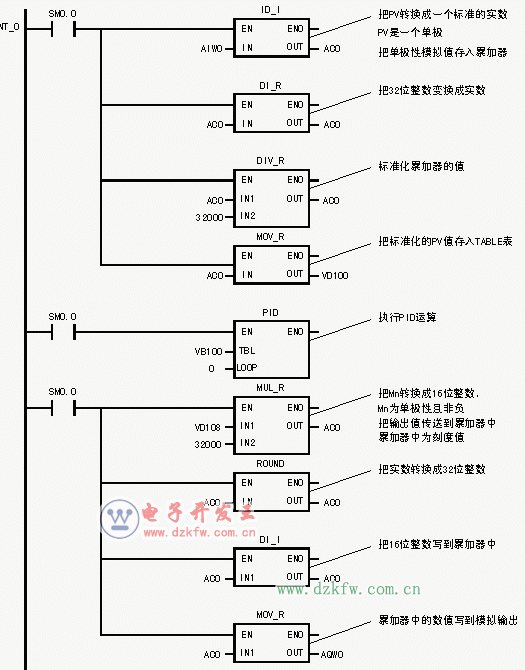

                                                                  圖7-42 PID控制梯形圖

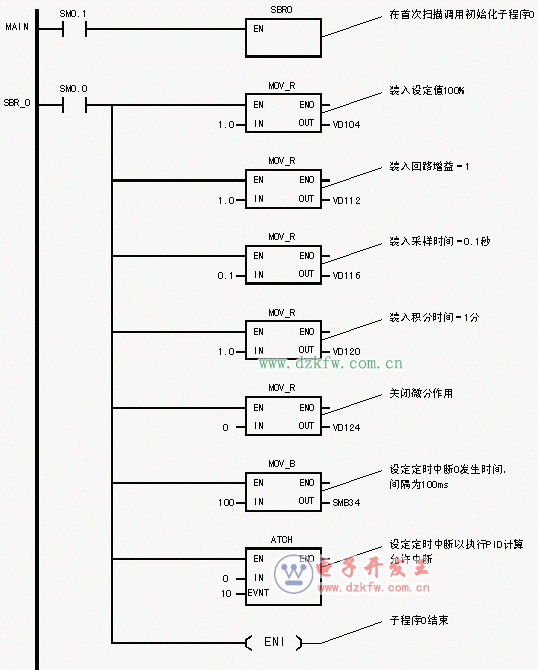

                                                                      圖7-42（續）
脈寬調制

溫度變送

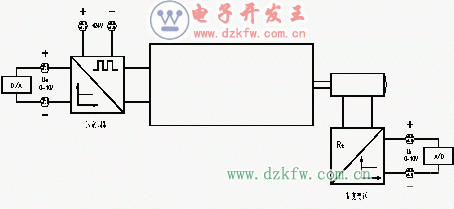

 溫度檢測和控制示意圖

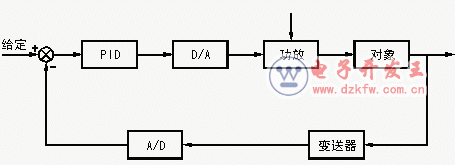

 PID控制示意圖
