PID控制功能的應用
1. 控制任務
一恒壓供水水箱，通過變頻器驅動的水泵供水，維持水位在滿水位的70%。過程變量PVn為水箱的水位（由水位檢測計提供），設定值為70%，PID輸出控制變頻器，即控制水箱注水調速電機的轉速。要求開機后，先手動控制電機，水位上升到70%時，轉換到PID自動調節。
2. PID回路參數表，如表6-17所示。
表6-17 恒壓供水 PID控制參數表dzkfw.com.cn

地址	參數	數值
VB100	過程變量當前值PVn	水位檢測計提供的模擬量經A/D轉換后的標準化數值
VB104	給定值SPn	0.7
VB108	輸出值Mn	PID回路的輸出值（標準化數值）
VB112	增益Kc	0.3
VB116	采樣時間Ts	0.1
VB120	積分時間Ti	30
VB124	微分時間Td	0（關閉微分作用）m.www84811.com
VB128	上一次積分值Mx	根據PID運算結果更新
VB132	上一次過程變量PVn-1	最近一次PID的變量值

2. 程序分析
（1）I/O分配
手動/自動切換開關I0.0      模擬量輸入AIW0         模擬量輸出AQW0
（2）程序結構
由主程序，子程序，中斷程序構成。主程序用來調用初始化子程序，子程序用來建立PID回路初始參數表和設置中斷，由于定時采樣，所以采用定時中斷（中斷事件號為10），設置周期時間和采樣時間相同（0.1s），并寫入SMB34。中斷程序用于執行PID運算，I0.0=1時，執行PID運算，本例標準化時采用單極性（取值范圍32000）。

3. 語句表程序
主程序
LD     SM0.1
CALL   SBR_0

子程序（建立PID回路參數表，設置中斷以執行PID指令）
LD     SM0.0
MOVR   0.7, VD104   // 寫入給定值(注滿70%)
MOVR   0.3, VD112   // 寫入回路增益（0.25）
MOVR   0.1, VD116   // 寫入采樣時間（0.1秒）
MOVR   30.0, VD120  // 寫入積分時間（30分鐘）
MOVR   0.0, VD124   // 設置無微分運算
MOVB   100, SMB34  // 寫入定時中斷的周期100ms
ATCH   INT_0, 10     // 將INT-0（執行PID）和定時中斷連接
ENI                  // 全局開中斷

中斷程序（執行PID指令）
LD     SM0.0
ITD    AIW0, AC0      // 將整數轉換為雙整數
DTR    AC0, AC0      // 將雙整數轉換為實數
/R     32000.0, AC0     // 標準化數值


MOVR   AC0, VD100   // 將標準化PV寫入回路參數表
LD     I0.0
PID    VB100, 0        //PID指令設置參數表起始地址為VB100，
LD     SM0.0
MOVR   VD108, AC0   // 將PID回路輸出移至累加器
*R     32000.0, AC0    // 實際化數值

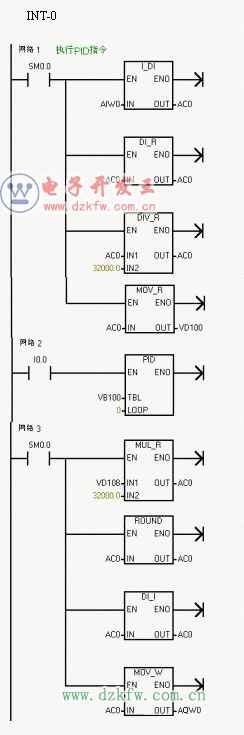

圖6-18  恒壓供水 PID控制

ROUND  AC0, AC0     // 將實際化后的數值取整
DTI    AC0, AC0       // 將雙整數轉換為整數
MOVW   AC0, AQW0   // 將數值寫入模擬輸出

4. 梯形圖程序
梯形圖程序如圖6-18所示。
