指令助記符、名稱

功能

程序步

MC 主控指令

公共串聯觸點的連接

3

MCR 主控復位

公共串聯觸點的清除

2

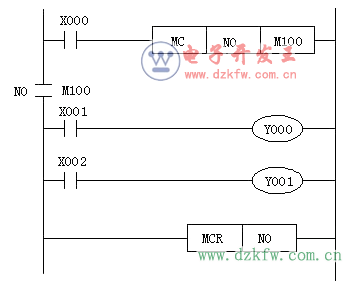

0 LD X000

1 MC N0 M100

4 LD X001

5 OUT Y000

6 LD X002

7 OUT Y001

8 MCR N0

    沒有嵌套結構時，通用N0編程。N0的使用次數沒有限制。有嵌套結構時，嵌套級N的地址號增大，即N0--N1--N2……N7。

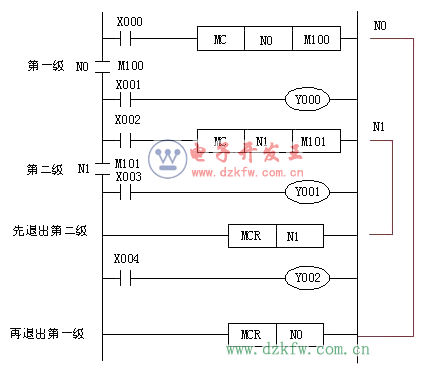

0 LD X000

1 MC N0 M100   3步指令

4 LD X001

5 OUT Y000

6 LD X002

7 MC N1 M101   3步指令

10 LD X003

11 OUT Y001

12 MCR N1      2步指令

14 LD X004

15 OUT Y002

16 MCR N0      2步指令
