定時器和計數器的應用程序：

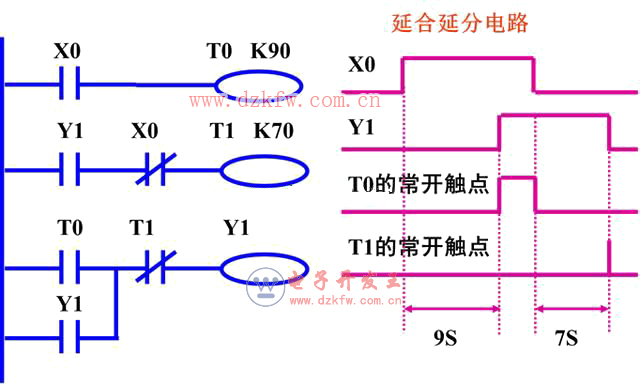

1、接通/斷開延時電路（定時器用作時間繼電器）

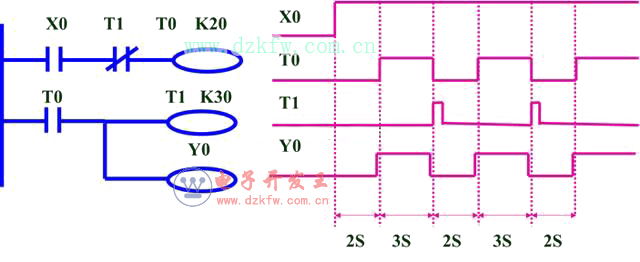

2、閃爍電路（用定時器產生周期脈沖信號）

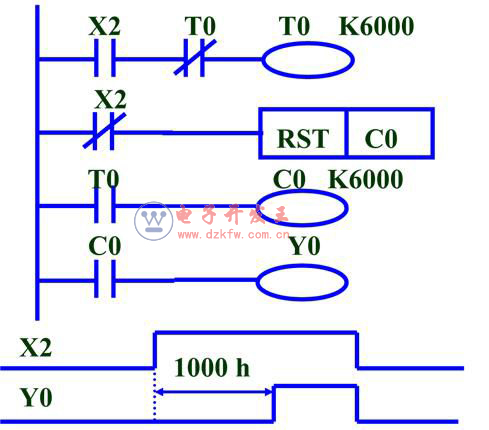

3、定時范圍的擴展

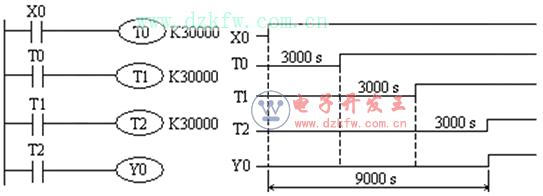

多個定時器組合電路：
如圖所示。當X0接通，T0線圈得電并開始延時，延時到T0常開觸點閉合，又使T1線圈得電，并開始延時，當定時器T1延時到，其常開觸點閉合，再使T2線圈得電，并開始延時，當定時器T2延時到，其常開觸點閉合，才使Y0接通。因此，從X0為ON開始到Y(jié)0接通共延時9000s。
