目的：用plc和觸摸屏(威綸通)控制8個指示燈。

要求：8個指示燈無序動作，也可以是4個指示燈無序動作，動作的順序可以在觸摸屏上設置，動作的時間間隔也可以設置。

示例：如果是8個燈動作，比如最常見的是1-2-3-4-5-6-7-8-1.這種是簡單明顯的，但是可以通過PLC和觸摸屏我可以把順序控制成1-3-4-2-5-6-7-8，也可以5-6-7-1-2-3-4-8.。。。。。。。依次規律進行。如果是4個燈動作，順序也是可以設置，動作如上規律。

  回復：編程思路是這樣：

在觸摸屏內設置8個字節存儲器：VB100~VB107和1個字存儲器CW20，且與PLC通訊。

  1、其VB100~VB107這8個字節存儲器分別作為8個燈泡的選中標志區：VB100為第1燈泡的選中標志區，VB101為第2個點亮燈泡的選中標志區，……VB107為第8個點亮燈泡的選中標志區。這8個燈的標志存儲器的置數內容分別置數為0~7這8個數字（互不重復）：旗置數=0的存儲器對應的燈為第1個點亮，置數=1的存儲器對應的燈為第2個點亮 ……置數=7的存儲器對應的燈為第8個點亮。觸摸屏可對VB100~VB107隨意設定0~7這8個數，就可實現對這8個燈動作順序的隨意改變。

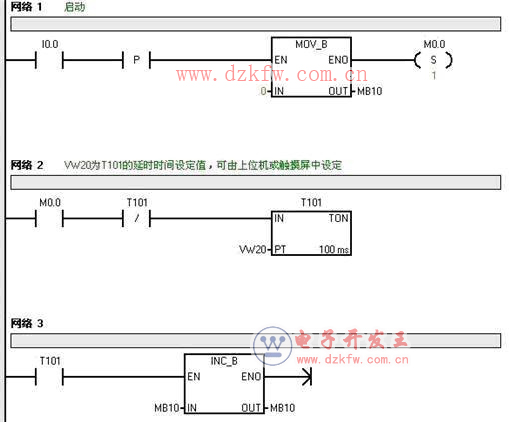

  2、用定時器T101作自振蕩器，其定時時間不設為具體數值，而用VW20代替，其VW20可由觸摸屏設定，這樣就可實現動作的時間間隔也可以隨時設置的作用。

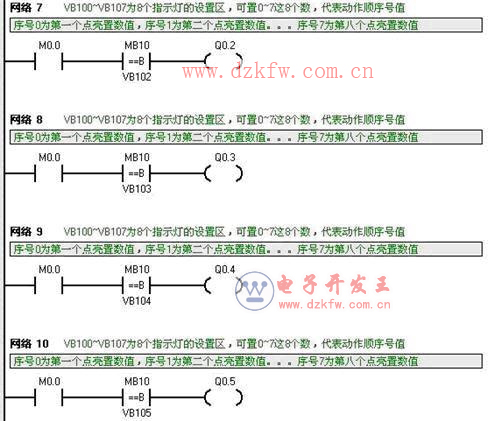

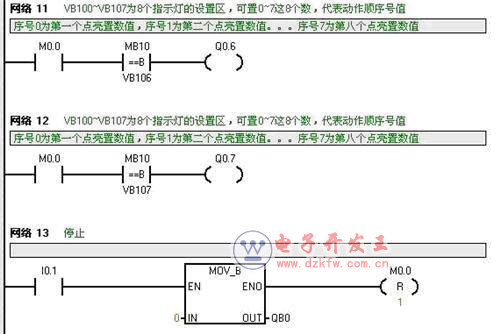

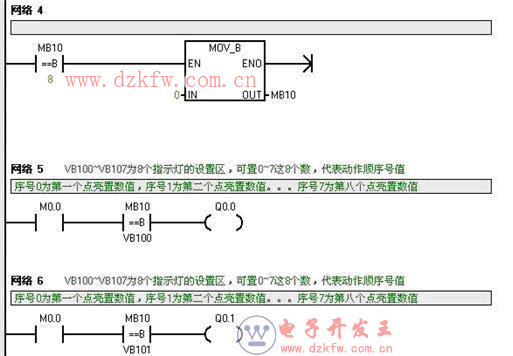

  3、順序隨意控制的構思：為實現8個燈能按各自標示區（即VB100～VB107）置數的大小依次點亮，實現的辦法是采用一個計數器（MB10），計數器由0開始，按給定的間隔進行加1計數，加到數=8立即請0，重新由0作加1計數。這樣：MB10的值將在0～7這8個數字變化，在計數過程中，又時時用計數器的計數值（MB10）與VB100～VB107的值進行比較，與MB10值相等的標示區對應的燈亮，如：當MB10=0時,如VB103=0,則使VB103對應燈（Q0.3）為第一個點亮，接著MB10=1,如 VB00=1,則使VB100對應燈（Q0.0）為第二個點亮……從而實現按8個標示區的數由0、1、2…7，依次點亮。按上述2、3二點思路進行編程就是本程序的編程技巧之處。下面用S7-200編程如下，供你參考：
