會員注冊 西門子plc實現用紅、黃、綠三個信號燈顯示三臺電動機的運行情況，要求：
⑴ 當無電動機運行時紅燈亮。
⑵ 當1臺電動機運行時黃燈亮。
⑶ 當2臺及以上電動機運行時綠燈亮。
控制方案設計

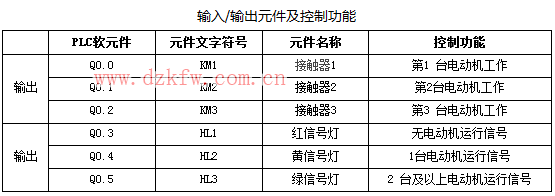

1．輸入/輸出元件及控制功能
2．電路設計

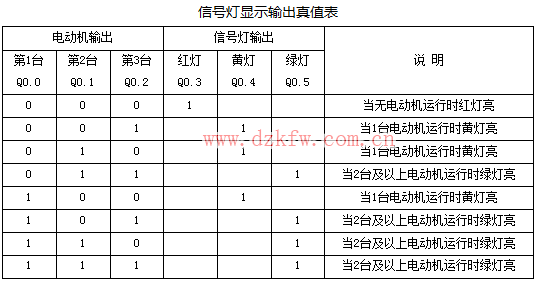

根據控制要求列出真值表
根據控制要求列出真值表

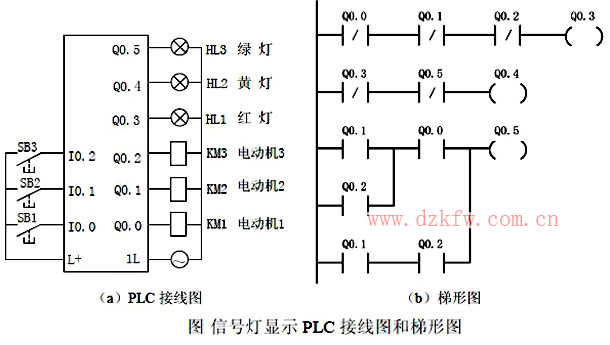

根據邏輯表達式畫出梯形圖和PLC 接線圖：
西門子PLC實現用紅、黃、綠三個信號燈顯示三臺電動機的運行情況
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2019-01-26
根據邏輯表達式畫出梯形圖和PLC 接線圖：
Tags：西門子plc,電動機的運行情況
