有關西門子plc s7-200系列編程的例子，學習下時鐘指令的進階用法，在西門子s7-200系統PLC中時鐘指令是比較常見的指令，通過本例學習下時鐘指令的進階用法。

西門子s7-200時鐘指令，時間日期指令

在讀時鐘時讀出的數據存儲到VB0，而此時數據類型是字節（8位），編碼方式也是特定的BCD碼，那么如何還原成十進制方式？

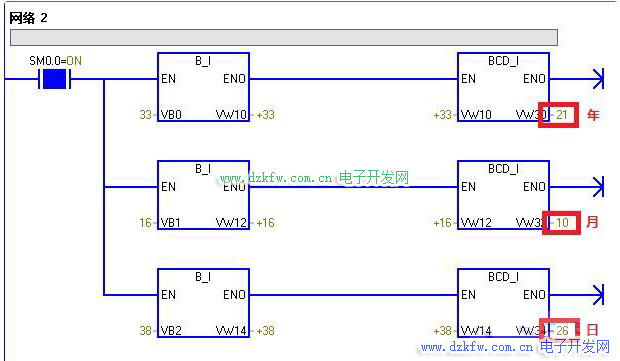

在上圖中有數據長度、類型的變化過程，以此類推，把時鐘當中的月、日、時、分等程序也寫出來，以下是年月日的監控效果：

大家可以手動把后面的數據內容補足。

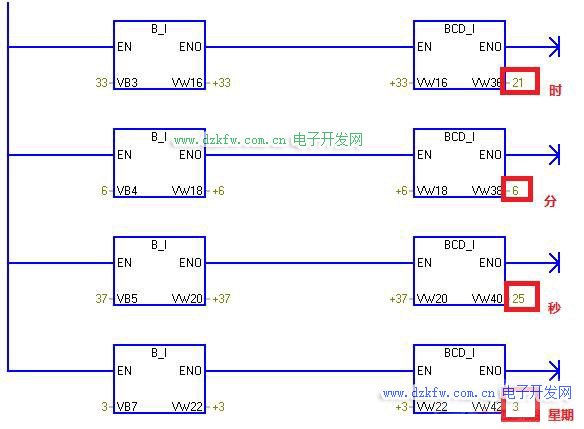

這里可以看到“時、分、秒”還有“星期”，3并不是代表星期三，而是在日歷表中的第三列，也就是星期（3-1）二。

現在把時鐘當中的關鍵數據，小時、分鐘等信息取出來，下一步該怎么用？

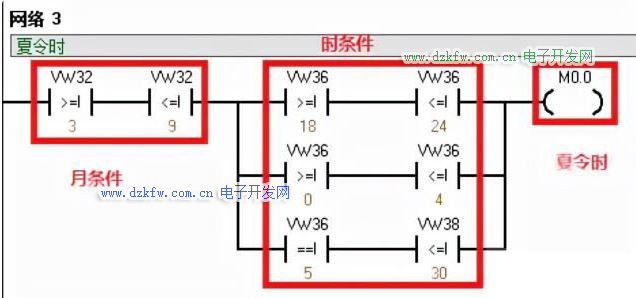

可以根據夏令時對于月的要求、時間的要求，通過比較指令輸出結果暫存在M0.0：

同理，可以再編輯一個冬令時的程序，放在M0.1。然后和路在一起，按條件點亮路燈Q0.0。
